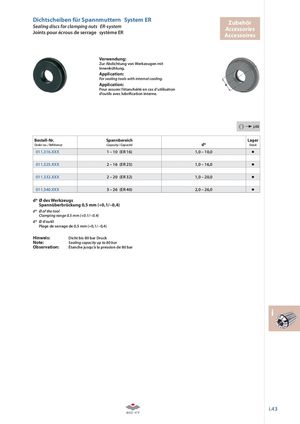

Dichtscheiben für Spannmuttern System ER
Zubehör
Sealing discs for clamping nuts ER-system
Accessories
Joints pour écrous de serrage système ER
Accessoires

Verwendung:
Zur Abdichtung von Werkzeugen mit
Innenkühlung.
Application:
For sealing tools with internal cooling.
Application:
Pour assurer l’étanchéité en cas d’utilisation
d’outils avec lubrification interne.


i j.02

Bestell-Nr. Spannbereich Lager
Order no. / Référence Capacity / Capacité d* Stock
011.316.XXX 1 – 10 (ER 16) 1,0 – 10,0
011.325.XXX 2 – 16 (ER 25) 1,0 – 16,0
011.332.XXX 2 – 20 (ER 32) 1,0 – 20,0
011.340.XXX 3 – 26 (ER 40) 2,0 – 26,0
d* Ø des Werkzeugs
Spannüberbrückung 0,5 mm (+0,1/−0,4)
d* Ø of the tool
Clamping range 0.5 mm (+0.1/−0.4)
d* Ø d‘outil
Plage de serrage de 0,5 mm (+0,1/−0,4)
Hinweis: Dicht bis 80 bar Druck
Note: Sealing capacity up to 80 bar
Observation: Étanche jusqu’à la pression de 80 bar
