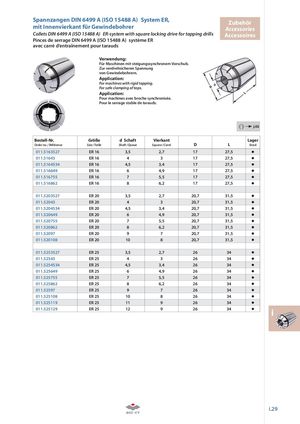

Каталог ZCC-CT оснастка - страница 289

Spannzangen DIN 6499 A (ISO 15488 A) System ER,mit Innenvierkant für GewindebohrerZubehörAccessories Collets DIN 6499 A (ISO 15488 A) ER-system with square locking drive for tapping drills Accessoires Pinces de serrage DIN 6499 A (ISO 15488 A) système ER avec carré d‘entraînement pour tarauds Verwendung: Für Maschinen mit steigungssynchronem Vorschub. Zur verdrehsicheren Spannung von Gewindebohrern. Application: For machines with rigid tapping. For safe clamping of taps. Application: Pour machines avec broche synchronisée. Pour le serrage stable de tarauds. i j.02 Bestell-Nr. Größe d Schaft Vierkant Lager Order no. / Référence Size / Taille Shaft / Queue Square / Carré D L Stock 011.5163527 ER 16 3,5 2,7 17 27,5 011.51643 ER 16 4 3 17 27,5 011.5164534 ER 16 4,5 3,4 17 27,5 011.516649 ER 16 6 4,9 17 27,5 011.516755 ER 16 7 5,5 17 27,5 011.516862 ER 16 8 6,2 17 27,5 011.5203527 ER 20 3,5 2,7 20,7 31,5 011.52043 ER 20 4 3 20,7 31,5 011.5204534 ER 20 4,5 3,4 20,7 31,5 011.520649 ER 20 6 4,9 20,7 31,5 011.520755 ER 20 7 5,5 20,7 31,5 011.520862 ER 20 8 6,2 20,7 31,5 011.52097 ER 20 9 7 20,7 31,5 011.520108 ER 20 10 8 20,7 31,5 011.5253527 ER 25 3,5 2,7 26 34 011.52543 ER 25 4 3 26 34 011.5254534 ER 25 4,5 3,4 26 34 011.525649 ER 25 6 4,9 26 34 011.525755 ER 25 7 5,5 26 34 011.525862 ER 25 8 6,2 26 34 011.52597 ER 25 9 7 26 34 011.525108 ER 25 10 8 26 34 011.525119 ER 25 11 9 26 34 011.525129 ER 25 12 9 26 34 i i.29
