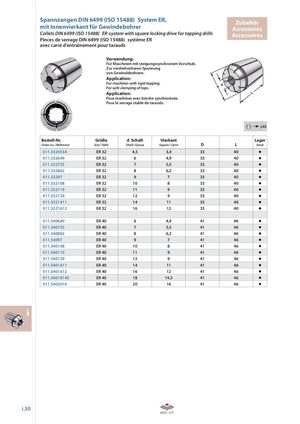

Spannzangen DIN 6499 (ISO 15488) System ER, Zubehör
mit Innenvierkant für Gewindebohrer Accessories
Collets DIN 6499 (ISO 15488) ER-system with square locking drive for tapping drills Accessoires
Pinces de serrage DIN 6499 (ISO 15488) système ER
avec carré d‘entraînement pour tarauds
Verwendung: Für Maschinen mit steigungssynchronem Vorschub. Zur verdrehsicheren Spannung von Gewindebohrern.
Application: For machines with rigid tapping. For safe clamping of taps.
Application: Pour machines avec broche synchronisée. Pour le serrage stable de tarauds.
i j.02
| Bestell-Nr. | Größe | d Schaft | Vierkant | Lager | |
| Order no. / Référence | Size / Taille | Shaft / Queue | Square / Carré | D | Stock L |
| 011.5324534 | ER 32 | 4,5 | 3,4 | 33 | 40 |
| 011.532649 | ER 32 | 6 | 4,9 | 33 | 40 |
| 011.532755 | ER 32 | 7 | 5,5 | 33 | 40 |
| 011.532862 | ER 32 | 8 | 6,2 | 33 | 40 |
| 011.53297 | ER 32 | 9 | 7 | 33 | 40 |
| 011.532108 | ER 32 | 10 | 8 | 33 | 40 |
| 011.532119 | ER 32 | 11 | 9 | 33 | 40 |
| 011.532129 | ER 32 | 12 | 9 | 33 | 40 |
| 011.5321411 | ER 32 | 14 | 11 | 33 | 40 |
| 011.5321612 | ER 32 | 16 | 12 | 33 | 40 |
| 011.540649 | ER 40 | 6 | 4,9 | 41 | 46 |
| 011.540755 | ER 40 | 7 | 5,5 | 41 | 46 |
| 011.540862 | ER 40 | 8 | 6,2 | 41 | 46 |
| 011.54097 | ER 40 | 9 | 7 | 41 | 46 |
| 011.540108 | ER 40 | 10 | 8 | 41 | 46 |
| 011.540119 | ER 40 | 11 | 9 | 41 | 46 |
| 011.540129 | ER 40 | 12 | 9 | 41 | 46 |
| 011.5401411 | ER 40 | 14 | 11 | 41 | 46 |
| 011.5401612 | ER 40 | 16 | 12 | 41 | 46 |
| 011.54018145 | ER 40 | 18 | 14,5 | 41 | 46 |
| 011.5402016 | ER 40 | 20 | 16 | 41 | 46 |
