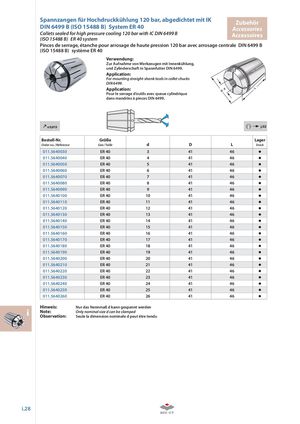

Spannzangen für Hochdruckkühlung 120 bar, abgedichtet mit IKDIN 6499 B (ISO 15488 B) System ER 40 ZubehörAccessories Collets sealed for high pressure cooling 120 bar with IC DIN 6499 B(ISO 15488 B)ER 40 system Accessoires Pinces de serrage, étanche pour arrosage de haute pression 120 bar avec arrosage centrale DIN 6499 B (ISO 15488 B) système ER 40 Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.5640030 ER 40 3 41 46 011.5640040 ER 40 4 41 46 011.5640050 ER 40 5 41 46 011.5640060 ER 40 6 41 46 011.5640070 ER 40 7 41 46 011.5640080 ER 40 8 41 46 011.5640090 ER 40 9 41 46 011.5640100 ER 40 10 41 46 011.5640110 ER 40 11 41 46 011.5640120 ER 40 12 41 46 011.5640130 ER 40 13 41 46 011.5640140 ER 40 14 41 46 011.5640150 ER 40 15 41 46 011.5640160 ER 40 16 41 46 011.5640170 ER 40 17 41 46 011.5640180 ER 40 18 41 46 011.5640190 ER 40 19 41 46 011.5640200 ER 40 20 41 46 011.5640210 ER 40 21 41 46 011.5640220 ER 40 22 41 46 011.5640230 ER 40 23 41 46 011.5640240 ER 40 24 41 46 011.5640250 ER 40 25 41 46 011.5640260 ER 40 26 41 46 Hinweis: Nur das Nennmaß d kann gespannt werden i Note: Only nominal size d can be clampedObservation:Seule la dimension nominale d peut être tendu i.28
