Каталог ZCC-CT оснастка - страница 287

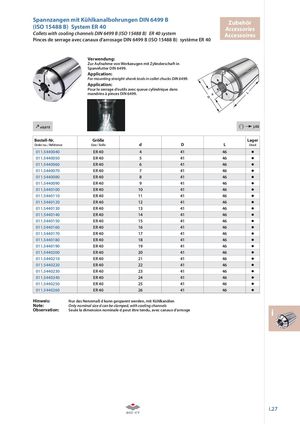

Spannzangen mit Kühlkanalbohrungen DIN 6499 B(ISO 15488 B) System ER 40 ZubehörAccessories Collets with cooling channels DIN 6499 B (ISO 15488 B) ER 40 system Accessoires Pinces de serrage avec canaux d‘arrosage DIN 6499 B (ISO 15488 B) système ER 40 Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.5440040 ER 40 4 41 46 011.5440050 ER 40 5 41 46 011.5440060 ER 40 6 41 46 011.5440070 ER 40 7 41 46 011.5440080 ER 40 8 41 46 011.5440090 ER 40 9 41 46 011.5440100 ER 40 10 41 46 011.5440110 ER 40 11 41 46 011.5440120 ER 40 12 41 46 011.5440130 ER 40 13 41 46 011.5440140 ER 40 14 41 46 011.5440150 ER 40 15 41 46 011.5440160 ER 40 16 41 46 011.5440170 ER 40 17 41 46 011.5440180 ER 40 18 41 46 011.5440190 ER 40 19 41 46 011.5440200 ER 40 20 41 46 011.5440210 ER 40 21 41 46 011.5440220 ER 40 22 41 46 011.5440230 ER 40 23 41 46 011.5440240 ER 40 24 41 46 011.5440250 ER 40 25 41 46 011.5440260 ER 40 26 41 46 Hinweis: Nur das Nennmaß d kann gespannt werden, mit Kühlkanälen Note: Only nominal size d can be clamped, with cooling channels Observation: Seule la dimension nominale d peut être tendu, avec canaux d‘arrosge i i.27
