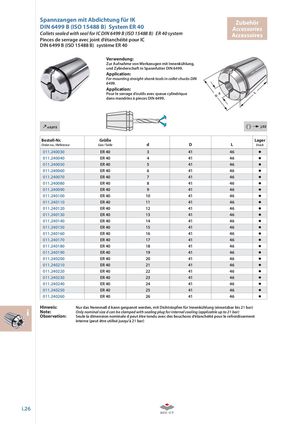

Pinces de serrage avec joint d’étanchéité pour IC
DIN 6499 B (ISO 15488 B) système ER 40
Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499.
Application: For mounting straight-shank tools in collet chucks DIN 6499.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.
| ≤ 0,015 | j.02 i | ||||
| Bestell-Nr. | Größe | Lager | |||
| Order no. / Référence | Size / Taille | d | D | L | Stock |
| 011.240030 | ER 40 | 3 | 41 | 46 | |
| 011.240040 | ER 40 | 4 | 41 | 46 | |
| 011.240050 | ER 40 | 5 | 41 | 46 | |
| 011.240060 | ER 40 | 6 | 41 | 46 | |
| 011.240070 | ER 40 | 7 | 41 | 46 | |
| 011.240080 | ER 40 | 8 | 41 | 46 | |
| 011.240090 | ER 40 | 9 | 41 | 46 | |
| 011.240100 | ER 40 | 10 | 41 | 46 | |
| 011.240110 | ER 40 | 11 | 41 | 46 | |
| 011.240120 | ER 40 | 12 | 41 | 46 | |
| 011.240130 | ER 40 | 13 | 41 | 46 | |
| 011.240140 | ER 40 | 14 | 41 | 46 | |
| 011.240150 | ER 40 | 15 | 41 | 46 | |
| 011.240160 | ER 40 | 16 | 41 | 46 | |
| 011.240170 | ER 40 | 17 | 41 | 46 | |
| 011.240180 | ER 40 | 18 | 41 | 46 | |
| 011.240190 | ER 40 | 19 | 41 | 46 | |
| 011.240200 | ER 40 | 20 | 41 | 46 | |
| 011.240210 | ER 40 | 21 | 41 | 46 | |
| 011.240220 | ER 40 | 22 | 41 | 46 | |
| 011.240230 | ER 40 | 23 | 41 | 46 | |
| 011.240240 | ER 40 | 24 | 41 | 46 | |
| 011.240250 | ER 40 | 25 | 41 | 46 | |
| 011.240260 | ER 40 | 26 | 41 | 46 |
i Hinweis: Nur das Nennmaß d kann gespannt werden, mit Dichtstopfen für Innenkühlung (einsetzbar bis 21 bar)
Note: Only nominal size d can be clamped with sealing plug for internal cooling (applicable up to 21 bar) Observation: Seule la dimension nominale d peut être tendu avec des bouchons d‘étanchéité pour le refroidissement interne (peut être utilisé jusqu‘à 21 bar)
