Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.

Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling.

Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision.

 ≤ 0,005					j.02 i
Bestell-Nr. Order no. / Référence	Größe Size / Taille	d	D	L	Lager Stock
011.440030	ER 40	3 – 2,5	41	46
011.440040	ER 40	4 – 3,0	41	46
011.440050	ER 40	5 – 4,0	41	46
011.440060	ER 40	6 – 5,0	41	46
011.440070	ER 40	7 – 6,0	41	46
011.440080	ER 40	8 – 7,0	41	46
011.440090	ER 40	9 – 8,0	41	46
011.440100	ER 40	10 – 9,0	41	46
011.440110	ER 40	11 – 10,0	41	46
011.440120	ER 40	12 – 11,0	41	46
011.440130	ER 40	13 – 12,0	41	46
011.440140	ER 40	14 – 13,0	41	46
011.440150	ER 40	15 – 14,0	41	46
011.440160	ER 40	16 – 15,0	41	46
011.440170	ER 40	17 – 16,0	41	46
011.440180	ER 40	18 – 17,0	41	46
011.440190	ER 40	19 – 18,0	41	46
011.440200	ER 40	20 – 19,0	41	46
011.440210	ER 40	21 – 20,0	41	46
011.440220	ER 40	22 – 21,0	41	46
011.440230	ER 40	23 – 22,0	41	46
011.440240	ER 40	24 – 23,0	41	46
011.440250	ER 40	25 – 24,0	41	46
011.440260	ER 40	26 – 25,0	41	46

Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm ii

Note: High fl exibility: Large holding capacity up to –1 mm Observation: Grande capacité de serrage jusqu‘à –1 mm

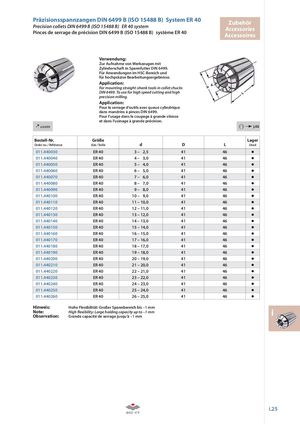

Каталог ZCC-CT оснастка - страница 285
