Каталог ZCC-CT оснастка - страница 284

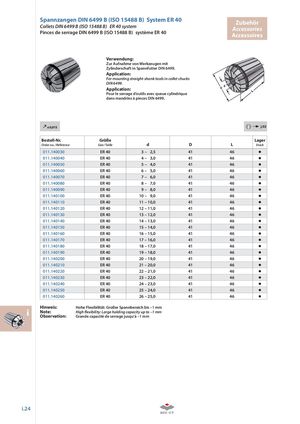

Spannzangen DIN 6499 B (ISO 15488 B) System ER 40 Zubehör Collets DIN 6499 B (ISO 15488 B) ER 40 system Accessories Pinces de serrage DIN 6499 B (ISO 15488 B) système ER 40 Accessoires Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.140030 ER 40 3 – 2,5 41 46 011.140040 ER 40 4 – 3,0 41 46 011.140050 ER 40 5 – 4,0 41 46 011.140060 ER 40 6 – 5,0 41 46 011.140070 ER 40 7 – 6,0 41 46 011.140080 ER 40 8 – 7,0 41 46 011.140090 ER 40 9 – 8,0 41 46 011.140100 ER 40 10 – 9,0 41 46 011.140110 ER 40 11 – 10,0 41 46 011.140120 ER 40 12 – 11,0 41 46 011.140130 ER 40 13 – 12,0 41 46 011.140140 ER 40 14 – 13,0 41 46 011.140150 ER 40 15 – 14,0 41 46 011.140160 ER 40 16 – 15,0 41 46 011.140170 ER 40 17 – 16,0 41 46 011.140180 ER 40 18 – 17,0 41 46 011.140190 ER 40 19 – 18,0 41 46 011.140200 ER 40 20 – 19,0 41 46 011.140210 ER 40 21 – 20,0 41 46 011.140220 ER 40 22 – 21,0 41 46 011.140230 ER 40 23 – 22,0 41 46 011.140240 ER 40 24 – 23,0 41 46 011.140250 ER 40 25 – 24,0 41 46 011.140260 ER 40 26 – 25,0 41 46 Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm i Note: Observation: High flexibility: Large holding capacity up to –1 mm Grande capacité de serrage jusqu‘à –1 mm i.24
