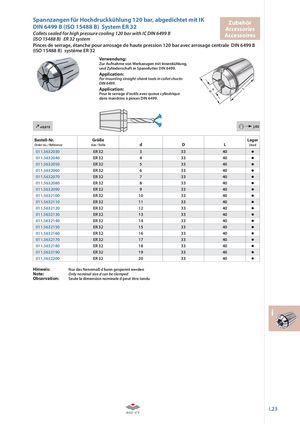

Spannzangen für Hochdruckkühlung 120 bar, abgedichtet mit IKDIN 6499 B (ISO 15488 B) System ER 32 ZubehörAccessories Collets sealed for high pressure cooling 120 bar with IC DIN 6499 B(ISO 15488 B)ER 32 system Accessoires Pinces de serrage, étanche pour arrosage de haute pression 120 bar avec arrosage centrale DIN 6499 B (ISO 15488 B) système ER 32 Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.5632030 ER 32 3 33 40 011.5632040 ER 32 4 33 40 011.5632050 ER 32 5 33 40 011.5632060 ER 32 6 33 40 011.5632070 ER 32 7 33 40 011.5632080 ER 32 8 33 40 011.5632090 ER 32 9 33 40 011.5632100 ER 32 10 33 40 011.5632110 ER 32 11 33 40 011.5632120 ER 32 12 33 40 011.5632130 ER 32 13 33 40 011.5632140 ER 32 14 33 40 011.5632150 ER 32 15 33 40 011.5632160 ER 32 16 33 40 011.5632170 ER 32 17 33 40 011.5632180 ER 32 18 33 40 011.5632190 ER 32 19 33 40 011.5632200 ER 32 20 33 40 Hinweis: Nur das Nennmaß d kann gespannt werden Note: Only nominal size d can be clamped Observation: Seule la dimension nominale d peut être tendu i i.23
