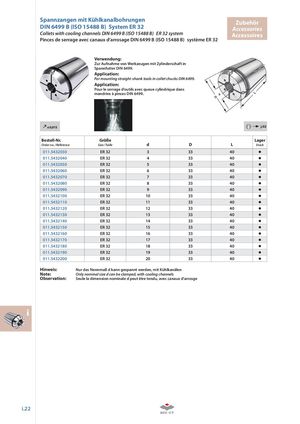

Spannzangen mit KühlkanalbohrungenDIN 6499 B (ISO 15488 B) System ER 32 ZubehörAccessories Collets with cooling channels DIN 6499 B (ISO 15488 B) ER 32 system Accessoires Pinces de serrage avec canaux d‘arrosage DIN 6499 B (ISO 15488 B) système ER 32 Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.5432030 ER 32 3 33 40 011.5432040 ER 32 4 33 40 011.5432050 ER 32 5 33 40 011.5432060 ER 32 6 33 40 011.5432070 ER 32 7 33 40 011.5432080 ER 32 8 33 40 011.5432090 ER 32 9 33 40 011.5432100 ER 32 10 33 40 011.5432110 ER 32 11 33 40 011.5432120 ER 32 12 33 40 011.5432130 ER 32 13 33 40 011.5432140 ER 32 14 33 40 011.5432150 ER 32 15 33 40 011.5432160 ER 32 16 33 40 011.5432170 ER 32 17 33 40 011.5432180 ER 32 18 33 40 011.5432190 ER 32 19 33 40 011.5432200 ER 32 20 33 40 Hinweis: Nur das Nennmaß d kann gespannt werden, mit Kühlkanälen Note: Only nominal size d can be clamped, with cooling channels Observation: Seule la dimension nominale d peut être tendu, avec canaux d‘arrosge i i.22
