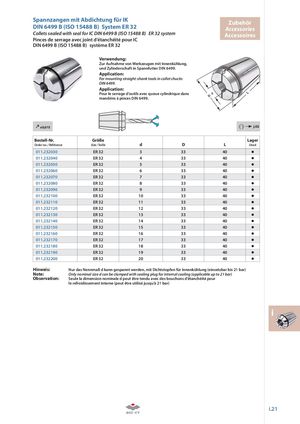

Каталог ZCC-CT оснастка - страница 281
Навигация
Каталог ZCC-CT токарная обработка
Каталог ZCC-CT сверла монолитные
Каталог ZCC-CT расточные системы
Каталог ZCC-CT фрезы монолитные
Каталог ZCC-CT фрезы со сменными пластинами
Pinces de serrage avec joint d’étanchéité pour IC
DIN 6499 B (ISO 15488 B) système ER 32
Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499.
Application: For mounting straight-shank tools in collet chucks DIN 6499.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.
| ≤ 0,015 | j.02 i | ||||
| Bestell-Nr. Order no. / Référence | Größe Size / Taille | d | D | L | Lager Stock |
| 011.232030 | ER 32 | 3 | 33 | 40 | |
| 011.232040 | ER 32 | 4 | 33 | 40 | |
| 011.232050 | ER 32 | 5 | 33 | 40 | |
| 011.232060 | ER 32 | 6 | 33 | 40 | |
| 011.232070 | ER 32 | 7 | 33 | 40 | |
| 011.232080 | ER 32 | 8 | 33 | 40 | |
| 011.232090 | ER 32 | 9 | 33 | 40 | |
| 011.232100 | ER 32 | 10 | 33 | 40 | |
| 011.232110 | ER 32 | 11 | 33 | 40 | |
| 011.232120 | ER 32 | 12 | 33 | 40 | |
| 011.232130 | ER 32 | 13 | 33 | 40 | |
| 011.232140 | ER 32 | 14 | 33 | 40 | |
| 011.232150 | ER 32 | 15 | 33 | 40 | |
| 011.232160 | ER 32 | 16 | 33 | 40 | |
| 011.232170 | ER 32 | 17 | 33 | 40 | |
| 011.232180 | ER 32 | 18 | 33 | 40 | |
| 011.232190 | ER 32 | 19 | 33 | 40 | |
| 011.232200 | ER 32 | 20 | 33 | 40 |
Hinweis: Nur das Nennmaß d kann gespannt werden, mit Dichtstopfen für Innenkühlung (einsetzbar bis 21 bar)
Note: Only nominal size d can be clamped with sealing plug for internal cooling (applicable up to 21 bar)
Observation: Seule la dimension nominale d peut être tendu avec des bouchons d‘étanchéité pour le refroidissement interne (peut être utilisé jusqu‘à 21 bar)
