Каталог ZCC-CT оснастка - страница 280

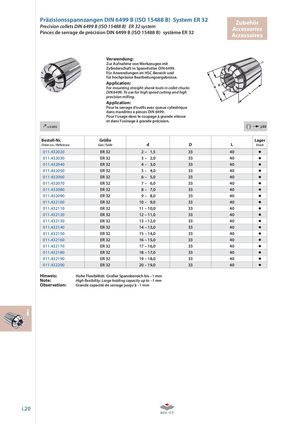

Präzisionsspannzangen DIN 6499 B (ISO 15488 B) System ER 32 Zubehör Precision collets DIN 6499 B (ISO 15488 B) ER 32 system Accessories Pinces de serrage de précision DIN 6499 B (ISO 15488 B) système ER 32 Accessoires Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse. Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision.  ≤ 0,005 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.432020 ER 32 2 – 1,5 33 40 011.432030 ER 32 3 – 2,0 33 40 011.432040 ER 32 4 – 3,0 33 40 011.432050 ER 32 5 – 4,0 33 40 011.432060 ER 32 6 – 5,0 33 40 011.432070 ER 32 7 – 6,0 33 40 011.432080 ER 32 8 – 7,0 33 40 011.432090 ER 32 9 – 8,0 33 40 011.432100 ER 32 10 – 9,0 33 40 011.432110 ER 32 11 – 10,0 33 40 011.432120 ER 32 12 – 11,0 33 40 011.432130 ER 32 13 – 12,0 33 40 011.432140 ER 32 14 – 13,0 33 40 011.432150 ER 32 15 – 14,0 33 40 011.432160 ER 32 16 – 15,0 33 40 011.432170 ER 32 17 – 16,0 33 40 011.432180 ER 32 18 – 17,0 33 40 011.432190 ER 32 19 – 18,0 33 40 011.432200 ER 32 20 – 19,0 33 40 Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm Note: High flexibility: Large holding capacity up to –1 mm Observation: Grande capacité de serrage jusqu‘à –1 mm i i.20
