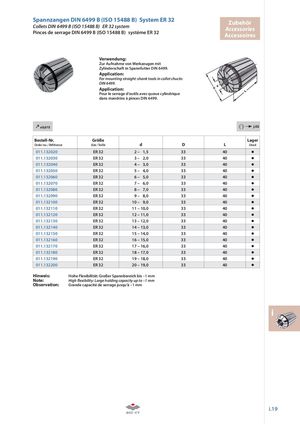

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499.

Application: For mounting straight-shank tools in collet chucks DIN 6499.

Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.

 ≤ 0,015					j.02 i
Bestell-Nr.	Größe				Lager
Order no. / Référence	Size / Taille	d	D	L	Stock
011.132020	ER 32	2 – 1,5	33	40
011.132030	ER 32	3 – 2,0	33	40
011.132040	ER 32	4 – 3,0	33	40
011.132050	ER 32	5 – 4,0	33	40
011.132060	ER 32	6 – 5,0	33	40
011.132070	ER 32	7 – 6,0	33	40
011.132080	ER 32	8 – 7,0	33	40
011.132090	ER 32	9 – 8,0	33	40
011.132100	ER 32	10 – 9,0	33	40
011.132110	ER 32	11 – 10,0	33	40
011.132120	ER 32	12 – 11,0	33	40
011.132130	ER 32	13 – 12,0	33	40
011.132140	ER 32	14 – 13,0	33	40
011.132150	ER 32	15 – 14,0	33	40
011.132160	ER 32	16 – 15,0	33	40
011.132170	ER 32	17 – 16,0	33	40
011.132180	ER 32	18 – 17,0	33	40
011.132190	ER 32	19 – 18,0	33	40
011.132200	ER 32	20 – 19,0	33	40

Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm

Note: High fl exibility: Large holding capacity up to –1 mm

Observation: Grande capacité de serrage jusqu‘à –1 mm
