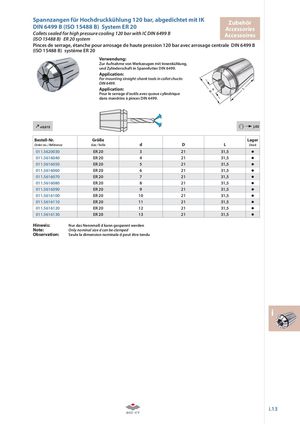

Spannzangen für Hochdruckkühlung 120 bar, abgedichtet mit IK Zubehör DIN 6499 B (ISO 15488 B) System ER 20 Accessories Collets sealed for high pressure cooling 120 bar with IC DIN 6499 B Accessoires (ISO 15488 B) ER 20 system Pinces de serrage, étanche pour arrosage de haute pression 120 bar avec arrosage centrale DIN 6499 B (ISO 15488 B) système ER 20 Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.5620030 ER 20 3 21 31,5 011.5616040 ER 20 4 21 31,5 011.5616050 ER 20 5 21 31,5 011.5616060 ER 20 6 21 31,5 011.5616070 ER 20 7 21 31,5 011.5616080 ER 20 8 21 31,5 011.5616090 ER 20 9 21 31,5 011.5616100 ER 20 10 21 31,5 011.5616110 ER 20 11 21 31,5 011.5616120 ER 20 12 21 31,5 011.5616130 ER 20 13 21 31,5 Hinweis: Nur das Nennmaß d kann gespannt werden Note: Only nominal size d can be clamped Observation: Seule la dimension nominale d peut être tendu i i.13
