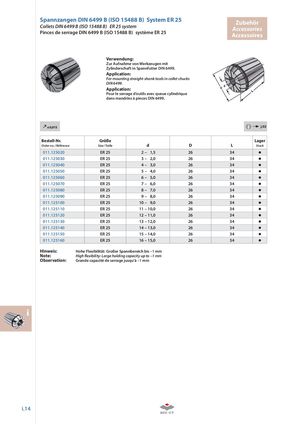

Spannzangen DIN 6499 B (ISO 15488 B) System ER 25 Zubehör Collets DIN 6499 B (ISO 15488 B) ER 25 system Accessories Pinces de serrage DIN 6499 B (ISO 15488 B) système ER 25 Accessoires Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.125020 ER 25 2 – 1,5 26 34 011.125030 ER 25 3 – 2,0 26 34 011.125040 ER 25 4 – 3,0 26 34 011.125050 ER 25 5 – 4,0 26 34 011.125060 ER 25 6 – 5,0 26 34 011.125070 ER 25 7 – 6,0 26 34 011.125080 ER 25 8 – 7,0 26 34 011.125090 ER 25 9 – 8,0 26 34 011.125100 ER 25 10 – 9,0 26 34 011.125110 ER 25 11 – 10,0 26 34 011.125120 ER 25 12 – 11,0 26 34 011.125130 ER 25 13 – 12,0 26 34 011.125140 ER 25 14 – 13,0 26 34 011.125150 ER 25 15 – 14,0 26 34 011.125160 ER 25 16 – 15,0 26 34 Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm Note: High flexibility: Large holding capacity up to –1 mm Observation: Grande capacité de serrage jusqu‘à –1 mm i i.14
