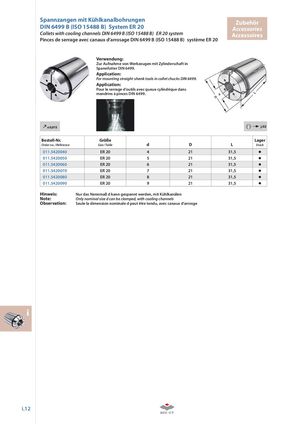

Spannzangen mit KühlkanalbohrungenDIN 6499 B (ISO 15488 B) System ER 20 ZubehörAccessories Collets with cooling channels DIN 6499 B (ISO 15488 B) ER 20 system Accessoires Pinces de serrage avec canaux d‘arrosage DIN 6499 B (ISO 15488 B) système ER 20 Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.5420040 ER 20 4 21 31,5 011.5420050 ER 20 5 21 31,5 011.5420060 ER 20 6 21 31,5 011.5420070 ER 20 7 21 31,5 011.5420080 ER 20 8 21 31,5 011.5420090 ER 20 9 21 31,5 Hinweis: Nur das Nennmaß d kann gespannt werden, mit Kühlkanälen Note: Only nominal size d can be clamped, with cooling channels Observation: Seule la dimension nominale d peut être tendu, avec canaux d‘arrosge i i.12
