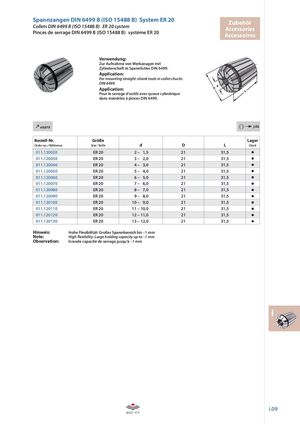

Каталог ZCC-CT оснастка - страница 269

Spannzangen DIN 6499 B (ISO 15488 B) System ER 20 Zubehör Collets DIN 6499 B (ISO 15488 B) ER 20 system Accessories Pinces de serrage DIN 6499 B (ISO 15488 B) système ER 20 Accessoires Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.120020 ER 20 2 – 1,5 21 31,5 011.120030 ER 20 3 – 2,0 21 31,5 011.120040 ER 20 4 – 3,0 21 31,5 011.120050 ER 20 5 – 4,0 21 31,5 011.120060 ER 20 6 – 5,0 21 31,5 011.120070 ER 20 7 – 6,0 21 31,5 011.120080 ER 20 8 – 7,0 21 31,5 011.120090 ER 20 9 – 8,0 21 31,5 011.120100 ER 20 10 – 9,0 21 31,5 011.120110 ER 20 11 – 10,0 21 31,5 011.120120 ER 20 12 – 11,0 21 31,5 011.120130 ER 20 13 – 12,0 21 31,5 Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm Note: High flexibility: Large holding capacity up to –1 mm Observation: Grande capacité de serrage jusqu‘à –1 mm i i.09
