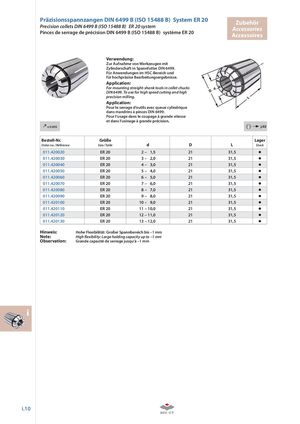

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision.
| ≤ 0,005 | j.02 i | ||||
| Bestell-Nr. Order no. / Référence | Größe Size / Taille | d | D | L | Lager Stock |
| 011.420020 | ER 20 | 2 – 1,5 | 21 | 31,5 | |
| 011.420030 | ER 20 | 3 – 2,0 | 21 | 31,5 | |
| 011.420040 | ER 20 | 4 – 3,0 | 21 | 31,5 | |
| 011.420050 | ER 20 | 5 – 4,0 | 21 | 31,5 | |
| 011.420060 | ER 20 | 6 – 5,0 | 21 | 31,5 | |
| 011.420070 | ER 20 | 7 – 6,0 | 21 | 31,5 | |
| 011.420080 | ER 20 | 8 – 7,0 | 21 | 31,5 | |
| 011.420090 | ER 20 | 9 – 8,0 | 21 | 31,5 | |
| 011.420100 | ER 20 | 10 – 9,0 | 21 | 31,5 | |
| 011.420110 | ER 20 | 11 – 10,0 | 21 | 31,5 | |
| 011.420120 | ER 20 | 12 – 11,0 | 21 | 31,5 | |
| 011.420130 | ER 20 | 13 – 12,0 | 21 | 31,5 |
Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm
Note: High fl exibility: Large holding capacity up to –1 mm
Observation: Grande capacité de serrage jusqu‘à –1 mm
