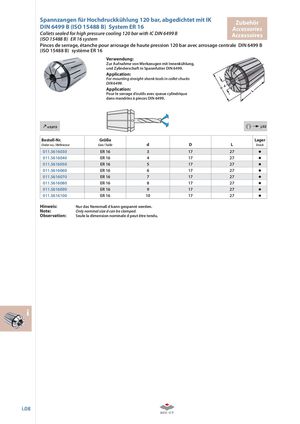

Каталог ZCC-CT оснастка - страница 268

Spannzangen für Hochdruckkühlung 120 bar, abgedichtet mit IK Zubehör DIN 6499 B (ISO 15488 B) System ER 16 Accessories Collets sealed for high pressure cooling 120 bar with IC DIN 6499 B Accessoires (ISO 15488 B) ER 16 system Pinces de serrage, étanche pour arrosage de haute pression 120 bar avec arrosage centrale DIN 6499 B (ISO 15488 B) système ER 16 Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.5616030 ER 16 3 17 27 011.5616040 ER 16 4 17 27 011.5616050 ER 16 5 17 27 011.5616060 ER 16 6 17 27 011.5616070 ER 16 7 17 27 011.5616080 ER 16 8 17 27 011.5616090 ER 16 9 17 27 011.5616100 ER 16 10 17 27 Hinweis: Nur das Nennmaß d kann gespannt werden. Note: Only nominal size d can be clamped. Observation: Seule la dimension nominale d peut être tendu. i i.08
