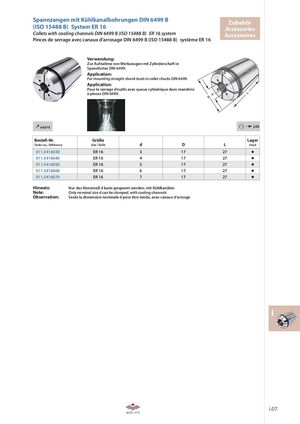

Spannzangen mit Kühlkanalbohrungen DIN 6499 B(ISO 15488 B) System ER 16 ZubehörAccessories Collets with cooling channels DIN 6499 B (ISO 15488 B) ER 16 system Accessoires Pinces de serrage avec canaux d‘arrosage DIN 6499 B (ISO 15488 B) système ER 16 Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.  ≤ 0,015 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.5416030 ER 16 3 17 27 011.5416040 ER 16 4 17 27 011.5416050 ER 16 5 17 27 011.5416060 ER 16 6 17 27 011.5416070 ER 16 7 17 27 Hinweis: Nur das Nennmaß d kann gespannt werden, mit Kühlkanälen Note: Only nominal size d can be clamped, with cooling channels Observation: Seule la dimension nominale d peut être tendu, avec canaux d‘arrosge i i.07
