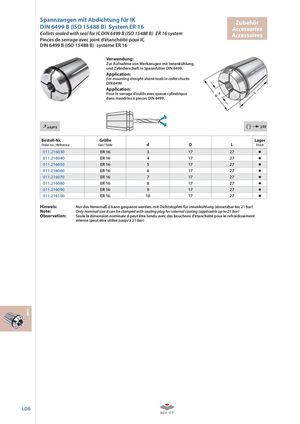

Pinces de serrage avec joint d’étanchéité pour IC
DIN 6499 B (ISO 15488 B) système ER 16
Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499.
Application: For mounting straight-shank tools in collet chucks DIN 6499.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.
| ≤ 0,015 | j.02 i | ||||
| Bestell-Nr. Order no. / Référence | Größe Size / Taille | d | D | L | Lager Stock |
| 011.216030 | ER 16 | 3 | 17 | 27 | |
| 011.216040 | ER 16 | 4 | 17 | 27 | |
| 011.216050 | ER 16 | 5 | 17 | 27 | |
| 011.216060 | ER 16 | 6 | 17 | 27 | |
| 011.216070 | ER 16 | 7 | 17 | 27 | |
| 011.216080 | ER 16 | 8 | 17 | 27 | |
| 011.216090 | ER 16 | 9 | 17 | 27 | |
| 011.216100 | ER 16 | 10 | 17 | 27 |
Hinweis: Nur das Nennmaß d kann gespannt werden, mit Dichtstopfen für Innenkühlung (einsetzbar bis 21 bar)
Note: Only nominal size d can be clamped with sealing plug for internal cooling (applicable up to 21 bar)
Observation: Seule la dimension nominale d peut être tendu avec des bouchons d‘étanchéité pour le refroidissement interne (peut être utilisé jusqu‘à 21 bar)
