Каталог ZCC-CT оснастка - страница 265

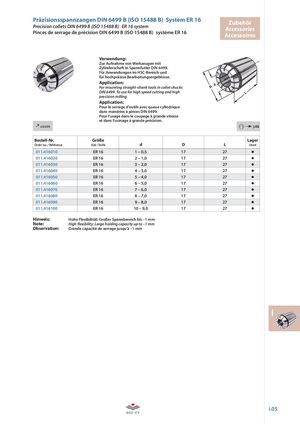

Präzisionsspannzangen DIN 6499 B (ISO 15488 B) System ER 16Precision collets DIN 6499 B (ISO 15488 B)ER 16 systemPinces de serrage de précision DIN 6499 B (ISO 15488 B)système ER 16ZubehörAccessoriesAccessoires Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse. Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision.  ≤ 0,005 i j.02 Bestell-Nr. Größe Lager Order no. / Référence Size / Taille d D L Stock 011.416010 ER 16 1 – 0,5 17 27 011.416020 ER 16 2 – 1,0 17 27 011.416030 ER 16 3 – 2,0 17 27 011.416040 ER 16 4 – 3,0 17 27 011.416050 ER 16 5 – 4,0 17 27 011.416060 ER 16 6 – 5,0 17 27 011.416070 ER 16 7 – 6,0 17 27 011.416080 ER 16 8 – 7,0 17 27 011.416090 ER 16 9 – 8,0 17 27 011.416100 ER 16 10 – 9,0 17 27 Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm Note: High exibility: Large holding capacity up to –1 mm Observation: Grande capacité de serrage jusqu‘à –1 mm i i.05
