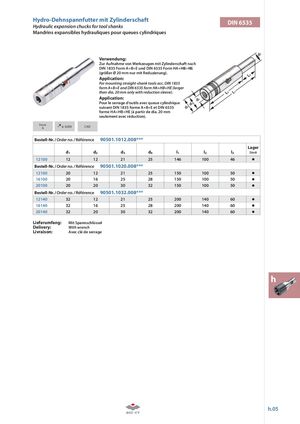

Hydro-Dehnspannfutter mit Zylinderschaft DIN 6535
Hydraulic expansion chucks for tool shanks
Mandrins expansibles hydrauliques pour queues cylindriques
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve).
Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). Form
A ≤ 0,003 CAD
Bestell-Nr. / Order no. / Référence 90501.1012.008***
| d1 | d2 | d3 | d4 | l1 | l2 | l3 | Lager Stock | ||
| 12100 | 12 | 12 | 21 | 25 | 146 | 100 | 46 | ||
| Bestell-Nr. / | Order no. / Réf | érence | 905 | 01.1020.008 | |||||
| 12100 | 20 | 12 | 21 | 25 | 150 | 100 | 50 | ||
| 16100 | 20 | 16 | 25 | 28 | 150 | 100 | 50 | ||
| 20100 | 20 | 20 | 30 | 32 | 150 | 100 | 50 | ||
| Bestell-Nr. / | Order no. / Réf | érence | 905 | 01.1032.008 | |||||
| 12140 | 32 | 12 | 21 | 25 | 200 | 140 | 60 | ||
| 16140 | 32 | 16 | 25 | 28 | 200 | 140 | 60 | ||
| 20140 | 32 | 20 | 30 | 32 | 200 | 140 | 60 |
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage
