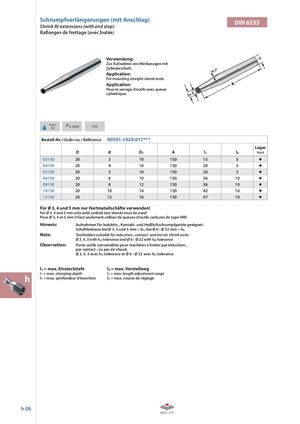

Schrumpfverlängerungen (mit Anschlag)Shrinkt extensions (with end stop) DIN 6535 Rallonges de frettage (avec butée) Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting straight-shank tools. Application: Pour le serrage d’outils avec queue cylindrique. FormAD  ≤ 0,003 CAD Bestell-Nr. / Order no. / Référence 90501.1020.017*** Lager D d D1 A l1 l2 Stock 03150 20 3 10 150 15 5 04150 20 4 10 150 20 5 05150 20 5 10 150 20 5 06150 20 6 10 150 36 10 08150 20 8 12 150 36 10 10150 20 10 14 150 42 10 12150 20 12 16 150 47 10 Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour Ø 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6 Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 3, 4, 5 with h4-tolerance and Ø 6 – Ø 32 with h6-tolerance Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud. Ø 3, 4, 5 avec h4-tolerance et Ø 6 – Ø 32 avec h6-tolerance l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range h l1 = max. profondeur d’insertion l2 = max. course de réglage h.06
