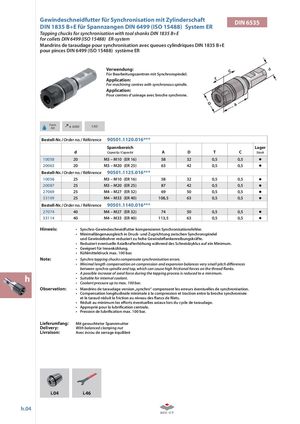

Gewindeschneidfutter für Synchronisation mit Zylinderschaft DIN 6535
DIN 1835 B+E für Spannzangen DIN 6499 (ISO 15488) System ER
Tapping chucks for synchronisation with tool shanks DIN 1835 B+E
for collets DIN 6499 (ISO 15488) ER-system
Mandrins de taraudage pour synchronisation avec queues cylindriques DIN 1835 B+E
pour pinces DIN 6499 (ISO 15488) système ER
Verwendung: Für Bearbeitungszentren mit Synchronspindel.
Application: For machining centres with synchronous spindle.
Application: Pour centres d‘usinage avec broche synchrone.
| Form AD | ≤0,003 | CAD | ||||||
| Bestell-Nr. | /Order no. / R | éférence | 90501.1120.016 | |||||
| d | Spannbereich Capacity / Capacité | A | D | T | C | Lager Stock | ||
| 10058 | 20 | M3 – M10(ER 16) | 58 | 32 | 0,5 | 0,5 | ||
| 20063 | 20 | M3 – M20(ER 25) | 63 | 42 | 0,5 | 0,5 | ||
| Bestell-Nr. | /Order no. / R | éférence | 90501.1125.016 | |||||
| 10058 | 25 | M3 – M10(ER 16) | 58 | 32 | 0,5 | 0,5 | ||
| 20087 | 25 | M3 – M20(ER 25) | 87 | 42 | 0,5 | 0,5 | ||
| 27069 | 25 | M4 – M27(ER 32) | 69 | 50 | 0,5 | 0,5 | ||
| 33109 | 25 | M4 – M33(ER 40) | 108,5 | 63 | 0,5 | 0,5 | ||
| Bestell-Nr. | /Order no. / R | éférence | 90501.1140.016 | |||||
| 27074 | 40 | M4 – M27(ER 32) | 74 | 50 | 0,5 | 0,5 | ||
| 33114 | 40 | M4 – M33(ER 40) | 113,5 | 63 | 0,5 | 0,5 |
Hinweis: Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler.
- Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel
und Gewindebohrer reduziert zu hohe Gewindefl ankenreibungskräfte.
- Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum.
- Geeignet für Innenkühlung.
- Kühlmitteldruck max. 100 bar.
Note: Synchro tapping chucks compensate synchronisation errors.
- Minimal length compensation on compression and expansion balances very small pitch diff erences
between synchro spindle and tap, which can cause high frictional forces on the thread fl anks.
hh A possible increase of axial force during the tapping process is reduced to a minimum.
- Suitable for internal coolant.
- Coolant pressure up to max. 100 bar.
Observation: Mandrins de taraudage version „synchro“ compensent les erreurs éventuelles de synchronisation.
- Compensation longitudinale minimale à la compression et traction entre la broche synchronisée
et le taraud réduit la friction au niveau des fl ancs de fi lets.
- Réduit au minimum les eff orts éventuelles axiaux lors du cycle de taraudage.
- Approprié pour la lubrifi cation centrale.
- Pression de lubrifi cation max. 100 bar.
| Lieferumfang: | Mit gewuchteter Spannmutter |
| Delivery: | With balanced clamping nut |
| Livraison: | Avec écrou de serrage équilibré |
