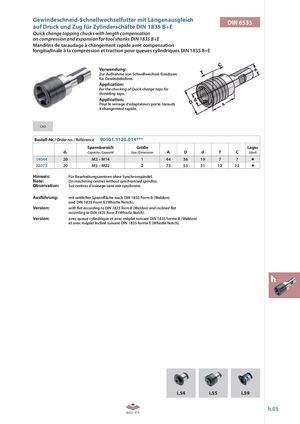

Gewindeschneid-Schnellwechselfutter mit Längenausgleichauf Druck und Zug für Zylinderschäfte DIN 1835 B+E DIN 6535 Quick change tapping chucks with length compensation on compression and expansion for tool shanks DIN 1835 B+E Mandrins de taraudage à changement rapide avec compensation longitudinale à la compression et traction pour queues cylindriques DIN 1835 B+E Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer. Application: For the chucking of Quick change taps for threading taps. Application: Pour le serrage d‘adaptateurs porte-tarauds à changement rapide. CAD Bestell-Nr. / Order no. / Référence 90501.1120.014*** Spannbereich Größe Lager d1 Capacity / Capacité Size / Dimension A D d T C Stock 14044 20 M3 – M14 1 44 36 19 7 7 22073 20 M5 – M22 2 73 53 31 12 12 Hinweis: Für Bearbeitungszentren ohne Synchronspindel. Note: On machining centres without synchronised spindles. Observation: Sur centres d‘usinage sans axe synchrone. Ausführung: mit seitlicher Spann äche nach DIN 1835 Form B (Weldon) und DIN 1835 Form E (Whistle Notch). Version: with at according to DIN 1835 form B (Weldon) and inclined at according to DIN 1835 form E (Whistle Notch). Version: avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon) et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch). h i.54 i.55 i.59 h.03
