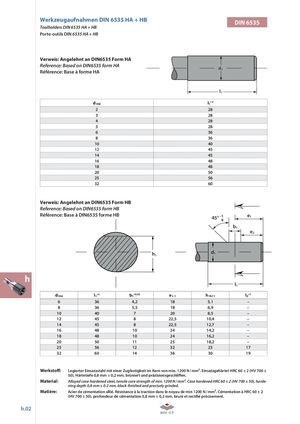

Werkzeugaufnahmen DIN 6535 HA + HB DIN 6535
Toolholders DIN 6535 HA + HB Porte-outils DIN 6535 HA + HB
Verweis: Angelehnt an DIN6535 Form HA
Reference: Based on DIN6535 form HA
| HA | d1 |
| l1 | |
| d1h6 | l1 +2 |
| 2 | 28 |
| 3 | 28 |
| 4 | 28 |
| 5 | 28 |
| 6 | 36 |
| 8 | 36 |
| 10 | 40 |
| 12 | 45 |
| 14 | 45 |
| 16 | 48 |
| 18 | 48 |
| 20 | 50 |
| 25 | 56 |
| 32 | 60 |
Verweis: Angelehnt an DIN6535 Form HB
Reference: Based on DIN6535 form HB
| ce: Base à | DIN6535 forme | B h | 1 | 45° -1 0 d1 | e1 e2 b1 l1 |
| 2 | 005 | 1 | |||
| d1h6 | l1 + | b1 +, | e1-1 | h1h11 | l2 + |
| 6 | 36 | 4,2 | 18 | 5,1 | – |
| 8 | 36 | 5,5 | 18 | 6,9 | – |
| 10 | 40 | 7 | 20 | 8,5 | – |
| 12 | 45 | 8 | 22,5 | 10,4 | – |
| 14 | 45 | 8 | 22,5 | 12,7 | – |
| 16 | 48 | 10 | 24 | 14,2 | – |
| 18 | 48 | 10 | 24 | 16,2 | – |
| 20 | 50 | 11 | 25 | 18,2 | – |
| 25 | 56 | 12 | 32 | 23 | 17 |
| 32 | 60 | 14 | 36 | 30 | 19 |
hh
Werkstoff : Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N / mm². Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm, brüniert und präzisionsgeschliff en.
Material: Alloyed case-hardened steel, tensile core strength of min. 1200 N / mm². Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm, black-fi nished and precisely grinded.
Matière: Acier de cémentation allié. Résistance à la traction dans le noyau de min 1200 N / mm². Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation 0,8 mm ± 0,2 mm, bruni et rectifi é précisement.
