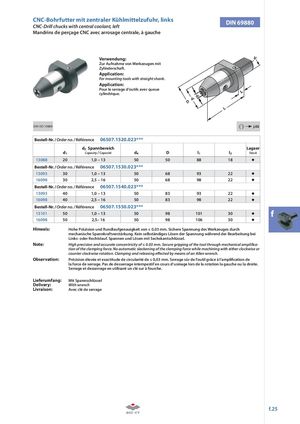

CNC-Bohrfutter mit zentraler Kühlmittelzufuhr, links DIN 69880

CNC-Drill chucks with central coolant, left

Mandrins de perçage CNC avec arrosage centrale, à gauche

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting tools with straight shank.

Application: Pour le serrage d‘outils avec queue cylindrique.

i j.02 DIN ISO 10889 Bestell-Nr. / Order no. / Référence 06507.1520.023***

d1d2 Span Capacitynbereich /Capacitéd4Dl1l2Lagaer Stock
13088201,0– 1350508818
Bestell-Nr./Order no. /Référence06507.1530.023
13093301,0– 1350689322
16098302,5– 1650689822
Bestell-Nr./Order no. /Référence06507.1540.023
13093401,0– 1350839322
16098402,5– 1650839822
Bestell-Nr./Order no. /Référence06507.1550.023
13101501,0– 13509810130
16098502,5– 16509810630
Hinweis:Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch
mechanische Spannkraft verstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei
Links- oder Rechtslauf. Spannen und Lösen mit Sechskantschlüssel.
Note:High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical amplifi ca-
tion of the clamping force. No automatic slackening of the clamping force while machining with either clockwise or
counter clockwise rotation. Clamping and releasing eff ected by means of an Allen wrench.
Observation:Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’amplifi cation de
la force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite.
Serrage et desserrage en utilisant un clé sur à fourche.
Lieferumfang:Mit Spannschlüssel
Delivery:With wrench
Livraison:Avec clé de serrage
