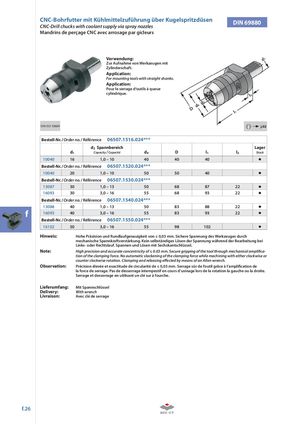

Каталог ZCC-CT оснастка - страница 238

CNC-Bohrfutter mit Kühlmittelzuführung über KugelspritzdüsenCNC-Drill chucks with coolant supply via spray nozzlesDIN 69880 Mandrins de perçage CNC avec arrosage par gicleurs Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting tools with straight shanks. Application: Pour le serrage d‘outils à queue cylindrique. DIN ISO 10889 i j.02 Bestell-Nr. / Order no. / Référence 06507.1516.024*** d2 Spannbereich Lager d1 Capacity / Capacité d4 D l1 l2 Stock 10040 16 1,0 – 10 40 40 40 Bestell-Nr. / Order no. / Référence 06507.1520.024*** 10040 20 1,0 – 10 50 50 40 Bestell-Nr. / Order no. / Référence 06507.1530.024*** 13087 30 1,0 – 13 50 68 87 22 16093 30 3,0 – 16 55 68 93 22 Bestell-Nr. / Order no. / Référence 06507.1540.024*** 13088 40 1,0 – 13 50 83 88 22 f 16093 40 3,0 – 16 55 83 93 22 Bestell-Nr. / Order no. / Référence 06507.1550.024*** 16102 50 3,0 – 16 55 98 102 Hinweis: Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch mechanische Spannkraftverstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei Links- oder Rechtslauf. Spannen und Lösen mit Sechskantschlüssel. Note: High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical ampli ca- tion of the clamping force. No automatic slackening of the clamping force while machining with either clockwise or counter clockwise rotation. Clamping and releasing e ected by means of an Allen wrench. Observation: Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’ampli cation de la force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite. Serrage et desserrage en utilisant un clé sur à fourche. Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage f.26
