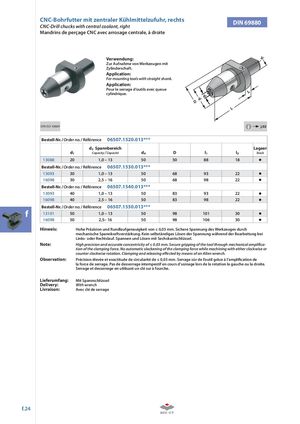

Каталог ZCC-CT оснастка - страница 236

CNC-Bohrfutter mit zentraler Kühlmittelzufuhr, rechtsCNC-Drill chucks with central coolant, right DIN 69880 Mandrins de perçage CNC avec arrosage centrale, à droite Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting tools with straight shank. Application: Pour le serrage d‘outils avec queue cylindrique. DIN ISO 10889 i j.02 Bestell-Nr. / Order no. / Référence 06507.1520.013*** d2 Spannbereich Lagaer d1 Capacity / Capacité d4 D l1 l2 Stock 13088 20 1,0 – 13 50 50 88 18 Bestell-Nr. / Order no. / Référence 06507.1530.013*** 13093 30 1,0 – 13 50 68 93 22 16098 30 2,5 – 16 50 68 98 22 Bestell-Nr. / Order no. / Référence 06507.1540.013*** 13093 40 1,0 – 13 50 83 93 22 16098 40 2,5 – 16 50 83 98 22 Bestell-Nr. / Order no. / Référence 06507.1550.013*** f 13101 50 1,0 – 13 50 98 101 30 16098 50 2,5– 16 50 98 106 30 Hinweis: Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch mechanische Spannkraftverstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei Links- oder Rechtslauf. Spannen und Lösen mit Sechskantschlüssel. Note: High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical ampli ca- tion of the clamping force. No automatic slackening of the clamping force while machining with either clockwise or counter clockwise rotation. Clamping and releasing e ected by means of an Allen wrench. Observation: Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’ampli cation de la force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite. Serrage et desserrage en utilisant un clé sur à fourche. Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage f.24
