Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).

Application: For mounting straight-shank tools acc. DIN 1835 form For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve).

Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec

réduction). i j.02

DIN ISO 10889 Bestell-Nr. / Order no. / Référence 06507.1530.008***

	Abmessung Size / Dimension	d1	d	D	A	l3	D1	Lager Stock
06049	30 - 06	30	6	26	49	33	68
08049	30 - 08	30	8	28	49	33	68
10049	30 - 10	30	10	30	49	33	68
12054	30 - 12	30	12	32	54	38	68
14054	30 - 14	30	14	34	54	38	68
16089	30 - 16	30	16	38	89	73	68
18089	30 - 18	30	18	40	89	73	68
20089	30 - 20	30	20	42	89	73	68
25094	30 - 25	30	25	50	94	78	68
32094	30 - 32	30	32	60	94	78	68
Bestell-Nr. /	Order no. / Référence	06507.15	40.008
06055	40 - 06	40	6	26	55	33	83
08055	40 - 08	40	8	28	55	33	83
10055	40 - 10	40	10	30	55	33	83
12060	40 - 12	40	12	32	60	38	83
14080	40 - 14	40	14	34	80	38	83
16090	40 - 16	40	16	38	90	73	83
18060	40 - 18	40	18	40	60	73	83
20095	40 - 20	40	20	42	95	73	83
25095	40 - 25	40	25	50	95	73	83
32095	40 - 32	40	32	60	95	73	83
Bestell-Nr. /	Order no. / Référence	06507.15	50.008
06055	50 - 06	50	6	26	55	33	98
08055	50 - 08	50	8	28	55	33	98
10055	50 - 10	50	10	30	55	33	98
12060	50 - 12	50	12	32	60	38	98
14060	50 - 14	50	14	34	60	38	98
16095	50 - 16	50	16	38	95	65	98
18095	50 - 18	50	18	40	95	65	98
20095	50 - 20	50	20	42	95	65	98
25095	50 - 25	50	25	50	95	65	98
32095	50 - 32	50	32	60	95	65	98

Lieferumfang: Mit Spannschlüssel

Delivery: With wrench

Livraison: Avec clé de serrage

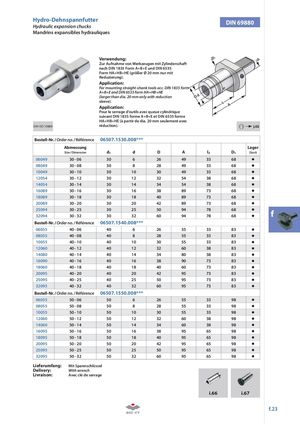

Каталог ZCC-CT оснастка - страница 235
