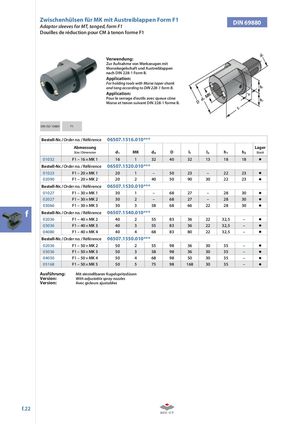

Zwischenhülsen für MK mit Austreiblappen Form F1Adaptor sleeves for MT, tanged, form F1 DIN 69880 Douilles de réduction pour CM à tenon forme F1 Verwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B. Application: For holding tools with Morse taper shank and tang according to DIN 228-1 form B. Application: Pour le serrage d’outils avec queue cône Morse et tenon suivant DIN 228-1 forme B. DIN ISO 10889 F1 Bestell-Nr. / Order no. / Référence 06507.1516.010*** Abmessung Lager Size / Dimension d1 MK d4 D l1 l2 h1 h2 Stock 01032 F1 – 16 × MK 1 16 1 32 40 32 13 18 18 Bestell-Nr. / Order no. / Référence 06507.1520.010*** 01023 F1 – 20 × MK 1 20 1 – 50 23 – 22 23 02090 F1 – 20 × MK 2 20 2 40 50 90 30 22 23 Bestell-Nr. / Order no. / Référence 06507.1530.010*** 01027 F1 – 30 × MK 1 30 1 – 68 27 – 28 30 02027 F1 – 30 × MK 2 30 2 – 68 27 – 28 30 03066 F1 – 30 × MK 3 30 3 58 68 66 22 28 30 f Bestell-Nr. / Order no. / Référence 06507.1540.010*** 02036 F1 – 40 × MK 2 40 2 55 83 36 22 32,5 – 03036 F1 – 40 × MK 3 40 3 55 83 36 22 32,5 – 04080 F1 – 40 × MK 4 40 4 68 83 80 22 32,5 – Bestell-Nr. / Order no. / Référence 06507.1550.010*** 02036 F1 – 50 × MK 2 50 2 55 98 36 30 35 – 03036 F1 – 50 × MK 3 50 3 58 98 36 30 35 – 04050 F1 – 50 × MK 4 50 4 68 98 50 30 35 – 05168 F1 – 50 × MK 5 50 5 75 98 168 30 35 – Ausführung: Mit einstellbaren Kugelspritzdüsen Version: With adjustable spray nozzles Version: Avec gicleurs ajustables f.22
