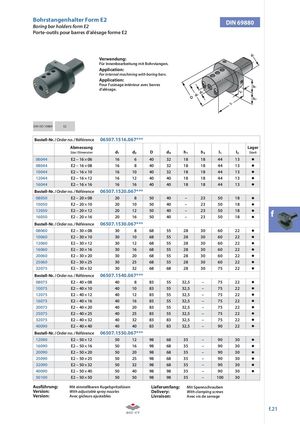

Каталог ZCC-CT оснастка - страница 233

Bohrstangenhalter Form E2Boring bar holders form E2 DIN 69880 Porte-outils pour barres d’alésage forme E2 Verwendung: Für Innenbearbeitung mit Bohrstangen. Application: For internal machining with boring bars. Application: Pour l‘usinage intérieur avec barres d‘alésage. DIN ISO 10889 E2 Bestell-Nr. / Order no. / Référence 06507.1516.067*** Abmessung Lager Size / Dimension d1 d2 D d4 h1 h2 l1 l2 Stock 06044 E2 – 16 × 06 16 6 40 32 18 18 44 13 08044 E2 – 16 × 08 16 8 40 32 18 18 44 13 10044 E2 – 16 × 10 16 10 40 32 18 18 44 13 12044 E2 – 16 × 12 16 12 40 40 18 18 44 13 16044 E2 – 16 × 16 16 16 40 40 18 18 44 13 Bestell-Nr. / Order no. / Référence 06507.1520.067*** 08050 E2 – 20 × 08 20 8 50 40 – 23 50 18 10050 E2 – 20 × 10 20 10 50 40 – 23 50 18 12050 E2 – 20 × 12 20 12 50 40 – 23 50 1816050E2 – 20 × 1620165040–235018f Bestell-Nr. / Order no. / Référence 06507.1530.067*** 08060 E2 – 30 × 08 30 8 68 55 28 30 60 22 10060 E2 – 30 × 10 30 10 68 55 28 30 60 22 12060 E2 – 30 × 12 30 12 68 55 28 30 60 22 16060 E2 – 30 × 16 30 16 68 55 28 30 60 22 20060 E2 – 30 × 20 30 20 68 55 28 30 60 22 25060 E2 – 30 × 25 30 25 68 55 28 30 60 22 32075 E2 – 30 × 32 30 32 68 68 28 30 75 22 Bestell-Nr. / Order no. / Référence 06507.1540.067*** 08075 E2 – 40 × 08 40 8 83 55 32,5 – 75 22 10075 E2 – 40 × 10 40 10 83 55 32,5 – 75 22 12075 E2 – 40 × 12 40 12 83 55 32,5 – 75 22 16075 E2 – 40 × 16 40 16 83 55 32,5 – 75 22 20075 E2 – 40 × 20 40 20 83 55 32,5 – 75 22 25075 E2 – 40 × 25 40 25 83 55 32,5 – 75 22 32075 E2 – 40 × 32 40 32 83 83 32,5 – 75 22 40090 E2 – 40 × 40 40 40 83 83 32,5 – 90 22 Bestell-Nr. / Order no. / Référence 06507.1550.067*** 12090 E2 – 50 × 12 50 12 98 68 35 – 90 30 16090 E2 – 50 × 16 50 16 98 68 35 – 90 30 20090 E2 – 50 × 20 50 20 98 68 35 – 90 30 25090 E2 – 50 × 25 50 25 98 68 35 – 90 30 32090 E2 – 50 × 32 50 32 98 68 35 – 90 30 40090 E2 – 50 × 40 50 40 98 98 35 – 90 30 50100 E2 – 50 × 50 50 50 98 98 35 – 100 30 Ausführung: Mit einstellbaren Kugelspritzdüsen Lieferumfang: Mit Spannschrauben Version: With adjustable spray nozzles Delivery: With clamping screws Version: Avec gicleurs ajustables Livraison: Avec vis de serrage f.21
