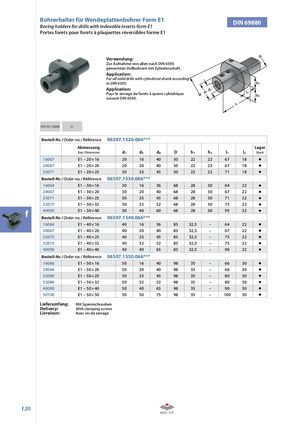

Каталог ZCC-CT оснастка - страница 232

Bohrerhalter für Wendeplattenbohrer Form E1Boring holders for drills with indexable inserts form E1 DIN 69880 Portes forets pour forets à plaquettes réversibles forme E1 Verwendung: Zur Aufnahme von allen nach DIN 6595 genormten Vollbohrern mit Zylinderschaft. Application: For all solid drills with cylindrical shank according to DIN 6595. Application: Pour le serrage de forets à queue cylindrique suivant DIN 6595. DIN ISO 10889 E1 Bestell-Nr. / Order no. / Référence 06507.1520.066*** Abmessung Lager Size / Dimension d1 d2 d4 D h1 h2 l1 l2 Stock 16067 E1 – 20 × 16 20 16 40 50 22 22 67 18 20067 E1 – 20 × 20 20 20 40 50 22 22 67 18 25071 E1 – 20 × 25 20 25 45 50 22 22 71 18 Bestell-Nr. / Order no. / Référence 06507.1530.066*** 16064 E1 – 30 × 16 30 16 36 68 28 30 64 22 20067 E1 – 30 × 20 30 20 40 68 28 30 67 22 25071 E1 – 30 × 25 30 25 45 68 28 30 71 22 32075 E1 – 30 × 32 30 32 52 68 28 30 75 22 f 40095 E1 – 30 × 40 30 40 60Bestell-Nr. / Order no. / Référence06507.1540.066***6828309522 16064 E1 – 40 × 16 40 16 36 83 32,5 – 64 22 20067 E1 – 40 × 20 40 20 40 83 32,5 – 67 22 25075 E1 – 40 × 25 40 25 45 83 32,5 – 75 22 32075 E1 – 40 × 32 40 32 52 83 32,5 – 75 22 40090 E1 – 40 × 40 40 40 65 83 32,5 – 90 22 Bestell-Nr. / Order no. / Référence 06507.1550.066*** 16066 E1 – 50 × 16 50 16 40 98 35 – 66 30 20066 E1 – 50 × 20 50 20 40 98 35 – 66 30 25080 E1 – 50 × 25 50 25 45 98 35 – 80 30 32080 E1 – 50 × 32 50 32 52 98 35 – 80 30 40090 E1 – 50 × 40 50 40 65 98 35 – 90 30 50100 E1 – 50 × 50 50 50 75 98 35 – 100 30 Lieferumfang: Mit Spannschrauben Delivery: With clamping screws Livraison: Avec vis de serrage f.20
