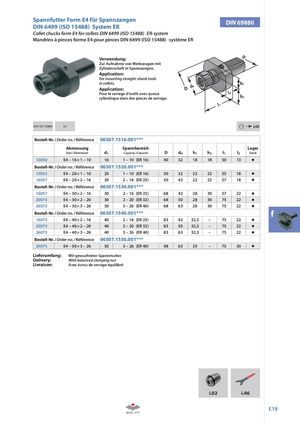

Spannfutter Form E4 für SpannzangenDIN 6499 (ISO 15488) System ER DIN 69880 Collet chucks form E4 for collets DIN 6499 (ISO 15488) ER-system Mandrins à pinces forme E4 pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. DIN ISO 10889 E4 i j.02 Bestell-Nr. / Order no. / Référence 06507.1516.001*** Abmessung Spannbereich Lager Size / Dimension d1 Capacity / Capacité D d4 h1 h2 l1 l2 Stock 10050 E4 – 16 × 1 – 10 16 1 – 10 (ER 16) 40 32 18 18 50 13 Bestell-Nr. / Order no. / Référence 06507.1520.001*** 10055 E4 – 20 × 1 – 10 20 1 – 10 (ER 16) 50 32 22 22 55 18 16057 E4 – 20 × 2 – 16 20 2 – 16 (ER 25) 50 42 22 22 57 18 Bestell-Nr. / Order no. / Référence 06507.1530.001*** 16057 E4 – 30 × 2 – 16 30 2 – 16 (ER 25) 68 42 28 30 57 22 20075 E4 – 30 × 2 – 20 30 2 – 20 (ER 32) 68 50 28 30 75 22 26075 E4 – 30 × 3 – 26 30 3 – 26 (ER 40) 68 63 28 30 75 22 Bestell-Nr. / Order no. / Référence 06507.1540.001*** f 16075 E4 – 40 × 2 – 16 40 2 – 16 (ER 25) 83 42 32,5 – 75 22 20075 E4 – 40 × 2 – 20 40 2 – 20 (ER 32) 83 50 32,5 – 75 22 26075 E4 – 40 × 3 – 26 40 3 – 26 (ER 40) 83 63 32,5 – 75 22 Bestell-Nr. / Order no. / Référence 06507.1550.001*** 26075 E4 – 50 × 3 – 26 50 3 – 26 (ER 40) 98 63 35 – 75 30 Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré i.02 i.46 f.19
