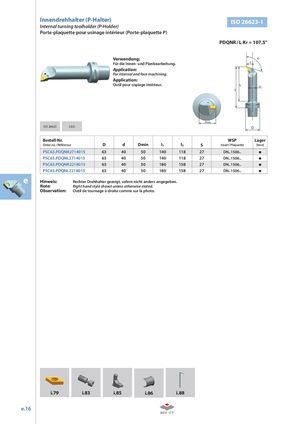

Innendrehhalter (P-Halter) ISO 26623-1
Internal turning toolholder (P-Holder)
Porte-plaquette pour usinage intérieur (Porte-plaquette P)
PDQNR / L Kr = 107,5°
Verwendung: K r Für die Innen- und Planbearbeitung. S
Application: For internal and face machining.
Application: Outil pour copiage intérieur. l d l
Dmin
| ISO 26623 | CAD | D | |
| Bestell-Nr. | WSP | Lager |
| Order no. / Référence | D | d | Dmin | l | l | S | Stock Insert / Plaquette |
| 1 | 3 | ||||||
| PSC63.PDQNR2714015 | 63 | 40 | 50 | 140 | 118 | 27 | DN..1506.. |
| PSC63.PDQNL2714015 | 63 | 40 | 50 | 140 | 118 | 27 | DN..1506.. |
| PSC63.PDQNR2218015 | 63 | 40 | 50 | 180 | 158 | 27 | DN..1506.. |
| PSC63.PDQNL2218015 | 63 | 40 | 50 | 180 | 158 | 27 | DN..1506.. |
e Hinweis: Rechter Drehhalter gezeigt, sofern nicht anders angegeben. Note: Right hand style shown unless otherwise stated. Observation: Outil de tournage à droite comme sur la photo.
