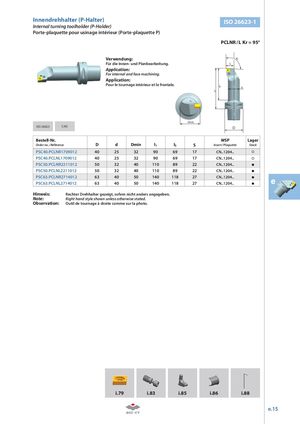

Innendrehhalter (P-Halter) ISO 26623-1
Internal turning toolholder (P-Holder)
Porte-plaquette pour usinage intérieur (Porte-plaquette P)
PCLNR / L Kr = 95°
| Verwend Für die Inn | ung: en- und Plan | bearbeitun | g. | S Kr | ||||
| Applicati | on: | |||||||
| For interna Applicati Pour le tou | l and face ma on: rnage intérie | chining. ur et le fro | ntale. | l l | d | |||
| ISO 26623 CAD | Dmin | D | ||||||
| Bestell-Nr. Order no. / Référence | D | d | Dmin | l1 | l3 | S | WSP Insert / Plaquette | Lager Stock |
| PSC40.PCLNR1709012 | 40 | 25 | 32 | 90 | 69 | 17 | CN..1204.. | |
| PSC40.PCLNL1709012 | 40 | 25 | 32 | 90 | 69 | 17 | CN..1204.. | |
| PSC50.PCLNR2211012 | 50 | 32 | 40 | 110 | 89 | 22 | CN..1204.. | |
| PSC50.PCLNL2211012 | 50 | 32 | 40 | 110 | 89 | 22 | CN..1204.. | |
| PSC63.PCLNR2714012 | 63 | 40 | 50 | 140 | 118 | 27 | CN..1204.. | |
| PSC63.PCLNL2714012 | 63 | 40 | 50 | 140 | 118 | 27 | CN..1204.. |
Hinweis: Rechter Drehhalter gezeigt, sofern nicht anders angegeben.
Note: Right hand style shown unless otherwise stated.
Observation: Outil de tournage à droite comme sur la photo.
