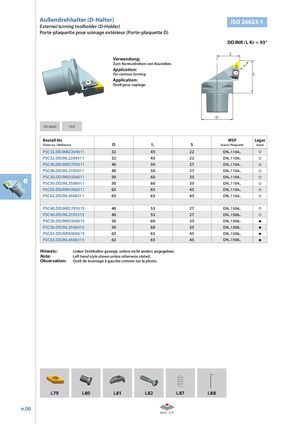

Verwendung: Zum Konturdrehen von Bauteilen.
Application: For contour turning.
Application: Outil pour copiage.
DDJNR / L Kr = 93°
S
K r l
D ISO 26623 CAD
| Bestell-Nr. Order no. / Référence | D | l1 | S | WSP Insert / Plaquette | Lager Stock |
| PSC32.DDJNR2204511 | 32 | 45 | 22 | DN..1104.. | |
| PSC32.DDJNL2204511 | 32 | 45 | 22 | DN..1104.. | |
| PSC40.DDJNR2705011 | 40 | 50 | 27 | DN..1104.. | |
| PSC40.DDJNL2705011 | 40 | 50 | 27 | DN..1104.. | |
| PSC50.DDJNR3506011 | 50 | 60 | 35 | DN..1104.. | |
| PSC50.DDJNL3506011 | 50 | 60 | 35 | DN..1104.. | |
| PSC63.DDJNR4506511 | 63 | 65 | 45 | DN..1104.. | |
| PSC63.DDJNL4506511 | 63 | 65 | 45 | DN..1104.. | |
| PSC40.DDJNR2705515 | 40 | 55 | 27 | DN..1506.. | |
| PSC40.DDJNL2705515 | 40 | 55 | 27 | DN..1506.. | |
| PSC50.DDJNR3506015 | 50 | 60 | 35 | DN..1506.. | |
| PSC50.DDJNL3506015 | 50 | 60 | 35 | DN..1506.. | |
| PSC63.DDJNR4506515 | 63 | 65 | 45 | DN..1506.. | |
| PSC63.DDJNL4506515 | 63 | 65 | 45 | DN..1506.. |
Hinweis: Linker Drehhalter gezeigt, sofern nicht anders angegeben.
Note: Left hand style shown unless otherwise stated.
Observation: Outil de tournage à gauche comme sur la photo.
