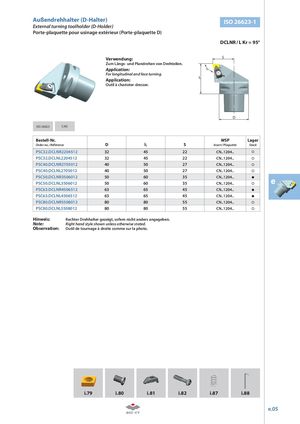

DCLNR / L Kr = 95°
Verwendung: S Zum Längs- und Plandrehen von Drehteilen.
Application: K r For longitudinal and face turning.
Application: l Outil à charioter-dresser.
D
| ISO 26623 CAD | |||||
| Bestell-Nr. Order no. / Référence | D | l1 | S | WSP Insert / Plaquette | Lager Stock |
| PSC32.DCLNR2204512 | 32 | 45 | 22 | CN..1204.. | |
| PSC32.DCLNL2204512 | 32 | 45 | 22 | CN..1204.. | |
| PSC40.DCLNR2705012 | 40 | 50 | 27 | CN..1204.. | |
| PSC40.DCLNL2705012 | 40 | 50 | 27 | CN..1204.. | |
| PSC50.DCLNR3506012 | 50 | 60 | 35 | CN..1204.. | |
| PSC50.DCLNL3506012 | 50 | 60 | 35 | CN..1204.. | |
| PSC63.DCLNR4506512 | 63 | 65 | 45 | CN..1204.. | |
| PSC63.DCLNL4506512 | 63 | 65 | 45 | CN..1204.. | |
| PSC80.DCLNR5508012 | 80 | 80 | 55 | CN..1204.. | |
| PSC80.DCLNL5508012 | 80 | 80 | 55 | CN..1204.. |
Hinweis: Rechter Drehhalter gezeigt, sofern nicht anders angegeben.
Note: Right hand style shown unless otherwise stated.
Observation: Outil de tournage à droite comme sur la photo.
