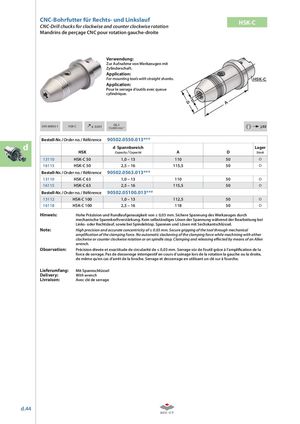

CNC-Bohrfutter für Rechts- und Linkslauf HSK-C

Verwendung:Verwendung: Zur Aufnahme von Werkzeugen mit Zur Aufnahme von Werkzeugen mit Zylinderschaft. Zylinderschaft.

Application:Application: For mounting tools with straight shanks.For mounting tools with straight shanks.

Application:Application: Pour le serrage d‘outils avec queue Pour le serrage d‘outils avec queue cylindrique.cylindrique.

 G6,3 i j.02

DIN 69893-1 HSK-C ≤ 0,003 15.000 min

-1 Bestell-Nr. / Order no. / Référence 90502.0550.013*** dd

	HSK	d Spannbereich Capacity /Capacité	A	D	Lager Stock
13110	HSK-C 50	1,0 – 13	110	50
16115	HSK-C 50	2,5 – 16	115,5	50
Bestell-Nr. /	Order no. / Référence	90502.0563.013
13110	HSK-C 63	1,0 – 13	110	50
16115	HSK-C 63	2,5 – 16	115,5	50
Bestell-Nr. /	Order no. / Référence	90502.05100.013
13112	HSK-C 100	1,0 – 13	112,5	50
16118	HSK-C 100	2,5 – 16	118	50

Hinweis:	Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch
	mechanische Spannkraft verstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei
	Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel.
Note:	High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical
	amplifi cation of the clamping force. No automatic slackening of the clamping force while machining with either
	clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing eff ected by means of an Allen
	wrench.
Observation:	Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’amplifi cation de la
	force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite,
	de même qu’en cas d’arrêt de la broche. Serrage et desserrage en utilisant un clé sur à fourche.
Lieferumfang:	Mit Spannschlüssel
Delivery:	With wrench
Livraison:	Avec clé de serrage
