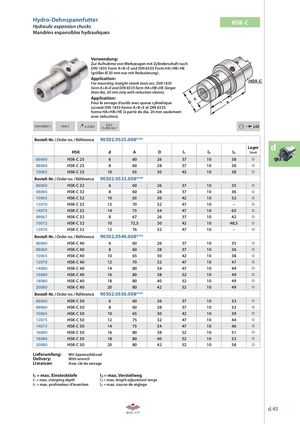

Hydro-Dehnspannfutter HSK-C
Verwendung:Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nachZur Aufnahme von Werkzeugen mit Zylinderschaft nachZur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).(größer Ø 20 mm nur mit Reduzierung).
Application:Application: For mounting straight-shank tools acc. DIN 1835 For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (largerform A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve).than dia. 20 mm only with reduction sleeve).
Application:Application: Pour le serrage d’outils avec queue cylindrique Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction).
G6,3 i j.02
DIN 69893-1 HSK-C ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0525.008*** dd
| HSK | d | A | D | l1 | l2 | l3 | Lager Stock | |
| 06060 | HSK-C 25 | 6 | 60 | 26 | 37 | 10 | 38 | |
| 08060 | HSK-C 25 | 8 | 60 | 28 | 37 | 10 | 38 | |
| 10065 | HSK-C 25 | 10 | 65 | 30 | 42 | 10 | 38 | |
| Bestell-Nr. / | Order no. / Référence | 90502.05 | 32.008 | |||||
| 06060 | HSK-C 32 | 6 | 60 | 26 | 37 | 10 | 35 | |
| 08060 | HSK-C 32 | 8 | 60 | 28 | 37 | 10 | 36 | |
| 10065 | HSK-C 32 | 10 | 65 | 30 | 42 | 10 | 52 | |
| 12070 | HSK-C 32 | 12 | 70 | 32 | 47 | 10 | – | |
| 14075 | HSK-C 32 | 14 | 75 | 34 | 47 | 10 | 65 | |
| 08067 | HSK-C 32 | 8 | 67 | 26 | 37 | 10 | 42 | |
| 10072 | HSK-C 32 | 10 | 72,5 | 30 | 42 | 10 | 48,5 | |
| 12076 | HSK-C 32 | 12 | 76 | 32 | 47 | 10 | – | |
| Bestell-Nr. / | Order no. / Référence | 90502.05 | 40.008 | |||||
| 06060 | HSK-C 40 | 6 | 60 | 26 | 37 | 10 | 35 | |
| 08060 | HSK-C 40 | 8 | 60 | 28 | 37 | 10 | 36 | |
| 10065 | HSK-C 40 | 10 | 65 | 30 | 42 | 10 | 38 | |
| 12070 | HSK-C 40 | 12 | 70 | 32 | 47 | 10 | 47 | |
| 14080 | HSK-C 40 | 14 | 80 | 34 | 47 | 10 | 49 | |
| 16080 | HSK-C 40 | 16 | 80 | 38 | 52 | 10 | 49 | |
| 18080 | HSK-C 40 | 18 | 80 | 40 | 52 | 10 | 49 | |
| 20080 | HSK-C 40 | 20 | 80 | 42 | 52 | 10 | 49 | |
| Bestell-Nr. / | Order no. / Référence | 90502.05 | 50.008 | |||||
| 06060 | HSK-C 50 | 6 | 60 | 26 | 37 | 10 | 33 | |
| 08060 | HSK-C 50 | 8 | 60 | 28 | 37 | 10 | 33 | |
| 10065 | HSK-C 50 | 10 | 65 | 30 | 42 | 10 | 39 | |
| 12075 | HSK-C 50 | 12 | 75 | 32 | 47 | 10 | 44 | |
| 14075 | HSK-C 50 | 14 | 75 | 34 | 47 | 10 | 46 | |
| 16080 | HSK-C 50 | 16 | 80 | 38 | 52 | 10 | 51 | |
| 18080 | HSK-C 50 | 18 | 80 | 40 | 52 | 10 | 52 | |
| 20080 | HSK-C 50 | 20 | 80 | 42 | 52 | 10 | 58 |
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range
