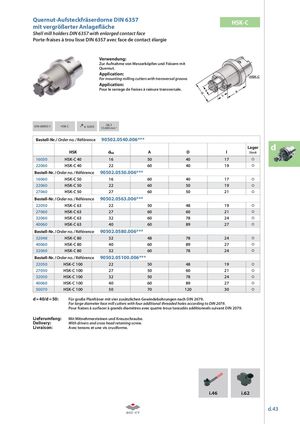

Quernut-Aufsteckfräserdorne DIN 6357 HSK-C
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie
Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Application: For mounting milling cutters with transversal groove.
Application: Pour le serrage de fraises à rainure transversale.
G6,3
DIN 69893-1 HSK-C ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0540.006*** dd
| HSK | dh6 A | D | l | Lager Stock | |
| 16050 | HSK-C 40 | 16 50 | 40 | 17 | |
| 22060 | HSK-C 40 | 22 60 | 40 | 19 | |
| Bestell-Nr. | /Order no. / Référence | 90502.0550.006 | |||
| 16060 | HSK-C 50 | 16 60 | 40 | 17 | |
| 22060 | HSK-C 50 | 22 60 | 50 | 19 | |
| 27060 | HSK-C 50 | 27 60 | 50 | 21 | |
| Bestell-Nr. | /Order no. / Référence | 90502.0563.006 | |||
| 22050 | HSK-C 63 | 22 50 | 48 | 19 | |
| 27060 | HSK-C 63 | 27 60 | 60 | 21 | |
| 32060 | HSK-C 63 | 32 60 | 78 | 24 | |
| 40060 | HSK-C 63 | 40 60 | 89 | 27 | |
| Bestell-Nr. | /Order no. / Référence | 90502.0580.006 | |||
| 32048 | HSK-C 80 | 32 48 | 78 | 24 | |
| 40060 | HSK-C 80 | 40 60 | 89 | 27 | |
| 32060 | HSK-C 80 | 32 60 | 78 | 24 | |
| Bestell-Nr. | /Order no. / Référence | 90502.05100.006 | |||
| 22050 | HSK-C 100 | 22 50 | 48 | 19 | |
| 27050 | HSK-C 100 | 27 50 | 60 | 21 | |
| 32050 | HSK-C 100 | 32 50 | 78 | 24 | |
| 40060 | HSK-C 100 | 40 60 | 89 | 27 | |
| 50070 | HSK-C 100 | 50 70 | 120 | 30 |
d= 40/d =50: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079. For large diameter face mill cutters with four additional threaded holes according to DIN 2079. Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079.
Lieferumfang: Mit Mitnehmersteinen und Kreuzschraube.
Delivery: With drivers and cross head retaining screw.
Livraison: Avec tenons et une vis cruciforme.
