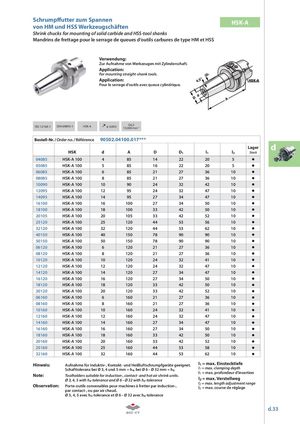

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
G6,3
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.04100.017*** dd
| HSK | d | A | D | D1 | l1 | l2 | Lager Stock | |
| 04085 | HSK-A 100 | 4 | 85 | 14 | 22 | 20 | 5 | |
| 05085 | HSK-A 100 | 5 | 85 | 16 | 22 | 20 | 5 | |
| 06085 | HSK-A 100 | 6 | 85 | 21 | 27 | 36 | 10 | |
| 08085 | HSK-A 100 | 8 | 85 | 21 | 27 | 36 | 10 | |
| 10090 | HSK-A 100 | 10 | 90 | 24 | 32 | 42 | 10 | |
| 12095 | HSK-A 100 | 12 | 95 | 24 | 32 | 47 | 10 | |
| 14095 | HSK-A 100 | 14 | 95 | 27 | 34 | 47 | 10 | |
| 16100 | HSK-A 100 | 16 | 100 | 27 | 34 | 50 | 10 | |
| 18100 | HSK-A 100 | 18 | 100 | 33 | 42 | 50 | 10 | |
| 20105 | HSK-A 100 | 20 | 105 | 33 | 42 | 52 | 10 | |
| 25120 | HSK-A 100 | 25 | 120 | 44 | 53 | 56 | 10 | |
| 32120 | HSK-A 100 | 32 | 120 | 44 | 53 | 62 | 10 | |
| 40150 | HSK-A 100 | 40 | 150 | 78 | 90 | 90 | 10 | |
| 50150 | HSK-A 100 | 50 | 150 | 78 | 90 | 90 | 10 | |
| 06120 | HSK-A 100 | 6 | 120 | 21 | 27 | 36 | 10 | |
| 08120 | HSK-A 100 | 8 | 120 | 21 | 27 | 36 | 10 | |
| 10120 | HSK-A 100 | 10 | 120 | 24 | 32 | 41 | 10 | |
| 12120 | HSK-A 100 | 12 | 120 | 24 | 32 | 47 | 10 | |
| 14120 | HSK-A 100 | 14 | 120 | 27 | 34 | 47 | 10 | |
| 16120 | HSK-A 100 | 16 | 120 | 27 | 34 | 50 | 10 | |
| 18120 | HSK-A 100 | 18 | 120 | 33 | 42 | 50 | 10 | |
| 20120 | HSK-A 100 | 20 | 120 | 33 | 42 | 52 | 10 | |
| 06160 | HSK-A 100 | 6 | 160 | 21 | 27 | 36 | 10 | |
| 08160 | HSK-A 100 | 8 | 160 | 21 | 27 | 36 | 10 | |
| 10160 | HSK-A 100 | 10 | 160 | 24 | 32 | 41 | 10 | |
| 12160 | HSK-A 100 | 12 | 160 | 24 | 32 | 47 | 10 | |
| 14160 | HSK-A 100 | 14 | 160 | 27 | 34 | 47 | 10 | |
| 16160 | HSK-A 100 | 16 | 160 | 27 | 34 | 50 | 10 | |
| 18160 | HSK-A 100 | 18 | 160 | 33 | 42 | 50 | 10 | |
| 20160 | HSK-A 100 | 20 | 160 | 33 | 42 | 52 | 10 | |
| 25160 | HSK-A 100 | 25 | 160 | 44 | 53 | 58 | 10 | |
| 32160 | HSK-A 100 | 32 | 160 | 44 | 53 | 62 | 10 |
Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. l1 = max. Einstecktiefe Schafttoleranz bei Ø 3, 4 und 5 mm = h , bei Ø 6 – Ø 32 mm = h l1 = max. clamping depth
| 4 | 6 | l = max. profondeur d’insertion | ||
| Note: Toolholders suitable for induction-, contact- and hot air shrink units. | 1 | |||
| Ø 3, 4, 5 with h -tolerance and Ø 6–Ø 32 with h -tolerance | l = max. Verstellweg | |||
| 2 |
4 6 l = max. length adjustment range
Observation: Porte-outils convenables pour machines à fretter par induction-, 2 l2 = max. course de réglage
