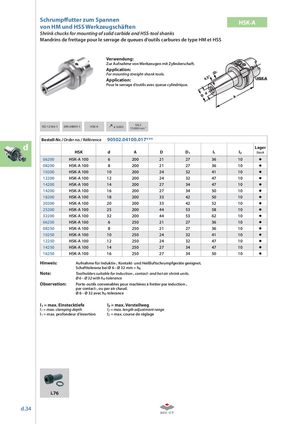

Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
G6,3
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003
15.000 min-1 Bestell-Nr. / Order no. / Référence 90502.04100.017*** dd
| HSK | d | A | D | D1 | l1 | l2 | Lager Stock | |
| 06200 | HSK-A 100 | 6 | 200 | 21 | 27 | 36 | 10 | |
| 08200 | HSK-A 100 | 8 | 200 | 21 | 27 | 36 | 10 | |
| 10200 | HSK-A 100 | 10 | 200 | 24 | 32 | 41 | 10 | |
| 12200 | HSK-A 100 | 12 | 200 | 24 | 32 | 47 | 10 | |
| 14200 | HSK-A 100 | 14 | 200 | 27 | 34 | 47 | 10 | |
| 14200 | HSK-A 100 | 16 | 200 | 27 | 34 | 50 | 10 | |
| 18200 | HSK-A 100 | 18 | 200 | 33 | 42 | 50 | 10 | |
| 20200 | HSK-A 100 | 20 | 200 | 33 | 42 | 52 | 10 | |
| 25200 | HSK-A 100 | 25 | 200 | 44 | 53 | 58 | 10 | |
| 32200 | HSK-A 100 | 32 | 200 | 44 | 53 | 62 | 10 | |
| 06250 | HSK-A 100 | 6 | 250 | 21 | 27 | 36 | 10 | |
| 08250 | HSK-A 100 | 8 | 250 | 21 | 27 | 36 | 10 | |
| 10250 | HSK-A 100 | 10 | 250 | 24 | 32 | 41 | 10 | |
| 12250 | HSK-A 100 | 12 | 250 | 24 | 32 | 47 | 10 | |
| 14250 | HSK-A 100 | 14 | 250 | 27 | 34 | 47 | 10 | |
| 16250 | HSK-A 100 | 16 | 250 | 27 | 34 | 50 | 10 |
Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 6 – 32 mm = h 6
Note: Toolholders suitable for induction-, contact- and hot air shrink units.
- 6 –Ø 32 with h6-tolerance
Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
- 6 –
- 32 avec h -tolerance
6 l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
