Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting straight-shank tools.

Application: Pour le serrage d’outils avec queue cylindrique.

 G6,3

ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003

15.000 min-1 Bestell-Nr. / Order no. / Référence 90502.0480.017*** dd

	HSK	d	A	D	D1	l1	l2	Lager Stock
04080	HSK-A 80	4	80	14	22	20	5
06085	HSK-A 80	6	85	21	27	36	10
08085	HSK-A 80	8	85	21	27	36	10
10090	HSK-A 80	10	90	24	32	42	10
12095	HSK-A 80	12	95	24	32	47	10
14095	HSK-A 80	14	95	27	34	47	10
16100	HSK-A 80	16	100	27	34	50	10
18100	HSK-A 80	18	100	33	42	50	10
20105	HSK-A 80	20	105	33	42	52	10
25115	HSK-A 80	25	115	44	53	58	10
32120	HSK-A 80	32	120	44	53	61	10
06120	HSK-A 80	6	120	21	27	36	10
08120	HSK-A 80	8	120	21	27	36	10
10120	HSK-A 80	10	120	24	32	41	10
12120	HSK-A 80	12	120	24	32	47	10
14120	HSK-A 80	14	120	27	34	47	10
06160	HSK-A 80	6	160	21	27	36	10
08160	HSK-A 80	8	160	21	27	36	10
10160	HSK-A 80	10	160	24	32	41	10
12160	HSK-A 80	12	160	24	32	47	10
14160	HSK-A 80	14	160	27	34	47	10
16160	HSK-A 80	16	160	27	34	50	10
18160	HSK-A 80	18	160	33	42	50	10
20160	HSK-A 80	20	160	33	42	52	10
25160	HSK-A 80	25	160	44	53	58	10

Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h4, bei 6 – 32 mm = h6

Note: Toolholders suitable for induction-, contact- and hot air shrink units.

3, 4, 5 with h4-tolerance and
6–
32 with h6-tolerance

Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.

3, 4, 5 avec h4-tolerance et
6 –
32 avec h6-tolerance

l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range

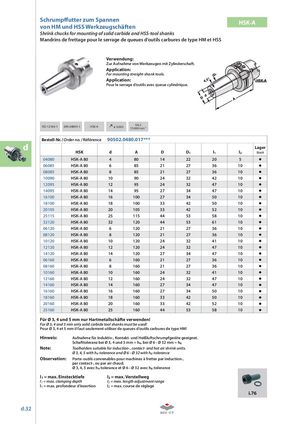

Каталог ZCC-CT оснастка - страница 143
