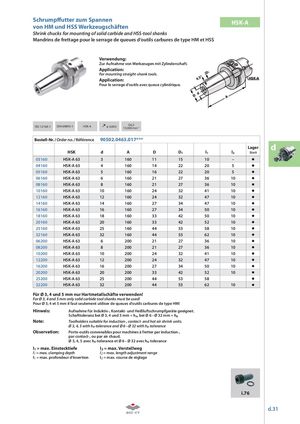

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
G6,3
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0463.017*** dd
| HSK | d | A | D | D1 | l1 | l2 | Lager Stock | |
| 03160 | HSK-A 63 | 3 | 160 | 11 | 15 | 10 | – | |
| 04160 | HSK-A 63 | 4 | 160 | 14 | 22 | 20 | 5 | |
| 05160 | HSK-A 63 | 5 | 160 | 16 | 22 | 20 | 5 | |
| 06160 | HSK-A 63 | 6 | 160 | 21 | 27 | 36 | 10 | |
| 08160 | HSK-A 63 | 8 | 160 | 21 | 27 | 36 | 10 | |
| 10160 | HSK-A 63 | 10 | 160 | 24 | 32 | 41 | 10 | |
| 12160 | HSK-A 63 | 12 | 160 | 24 | 32 | 47 | 10 | |
| 14160 | HSK-A 63 | 14 | 160 | 27 | 34 | 47 | 10 | |
| 16160 | HSK-A 63 | 16 | 160 | 27 | 34 | 50 | 10 | |
| 18160 | HSK-A 63 | 18 | 160 | 33 | 42 | 50 | 10 | |
| 20160 | HSK-A 63 | 20 | 160 | 33 | 42 | 52 | 10 | |
| 25160 | HSK-A 63 | 25 | 160 | 44 | 53 | 58 | 10 | |
| 32160 | HSK-A 63 | 32 | 160 | 44 | 53 | 62 | 10 | |
| 06200 | HSK-A 63 | 6 | 200 | 21 | 27 | 36 | 10 | |
| 08200 | HSK-A 63 | 8 | 200 | 21 | 27 | 36 | 10 | |
| 10200 | HSK-A 63 | 10 | 200 | 24 | 32 | 41 | 10 | |
| 12200 | HSK-A 63 | 12 | 200 | 24 | 32 | 47 | 10 | |
| 16200 | HSK-A 63 | 16 | 200 | 27 | 34 | 50 | 10 | |
| 20200 | HSK-A 63 | 20 | 200 | 33 | 42 | 52 | 10 | |
| 25200 | HSK-A 63 | 25 | 200 | 44 | 53 | 58 | ||
| 32200 | HSK-A 63 | 32 | 200 | 44 | 53 | 62 | 10 |
Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h4, bei 6 – 32 mm = h6
Note: Toolholders suitable for induction-, contact- and hot air shrink units.
Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
