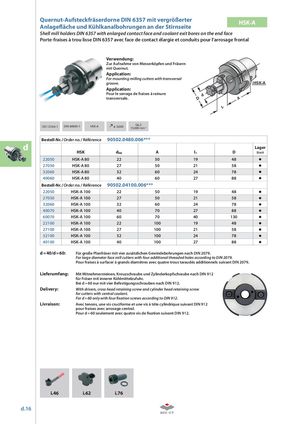

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter HSK-A
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie et conduits pour l‘arrosage frontal
Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Application: For mounting milling cutters with transversal groove.
Application: Pour le serrage de fraises à rainure transversale.
G6,3
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0480.006*** dd
| HSK | dh6 | A | l1 | D | Lager Stock | |
| 22050 | HSK-A 80 | 22 | 50 | 19 | 48 | |
| 27050 | HSK-A 80 | 27 | 50 | 21 | 58 | |
| 32060 | HSK-A 80 | 32 | 60 | 24 | 78 | |
| 40060 | HSK-A 80 | 40 | 60 | 27 | 88 | |
| Bestell-Nr. / | Order no. / Référence | 90502.04100 | .006 | |||
| 22050 | HSK-A 100 | 22 | 50 | 19 | 48 | |
| 27050 | HSK-A 100 | 27 | 50 | 21 | 58 | |
| 32060 | HSK-A 100 | 32 | 60 | 24 | 78 | |
| 40070 | HSK-A 100 | 40 | 70 | 27 | 88 | |
| 60070 | HSK-A 100 | 60 | 70 | 40 | 130 | |
| 22100 | HSK-A 100 | 22 | 100 | 19 | 48 | |
| 27100 | HSK-A 100 | 27 | 100 | 21 | 58 | |
| 32100 | HSK-A 100 | 32 | 100 | 24 | 78 | |
| 40100 | HSK-A 100 | 40 | 100 | 27 | 88 |
| d =40/d = 60: | Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079. |
| For large diameter face mill cutters with four additional threaded holes according to DIN 2079. | |
| Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079. | |
| Lieferumfang: | Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 |
| für Fräser mit innerer Kühlmittelzufuhr. | |
| Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912. | |
| Delivery: | With drivers, cross head retaining screw and cylinder head retaining screw |
| for cutters with central coolant. | |
| For d =60 only with four fi xation screws according to DIN 912. | |
| Livraison: | Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912 |
pour fraises avec arrosage central. Pour d = 60 seulement avec quatre vis de fi xation suivant DIN 912.
