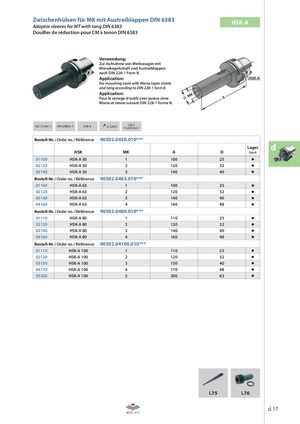

Zwischenhülsen für MK mit Austreiblappen DIN 6383 HSK-A
Verwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.
Application: For mounting tools with Morse taper shank and tang according to DIN 228-1 form B.
Application: Pour le serrage d’outils avec queue cône Morse et tenon suivant DIN 228-1 forme B.
G6,3
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003
15.000 min-1 Bestell-Nr. / Order no. / Référence 90502.0450.010*** dd
| HSK | MK | A | D | Lager Stock | |
| 01100 | HSK-A 50 | 1 | 100 | 25 | |
| 02120 | HSK-A 50 | 2 | 120 | 32 | |
| 03140 | HSK-A 50 | 3 | 140 | 40 | |
| Bestell-Nr. / | Order no. / Référence | 90502.0463.010 | |||
| 01100 | HSK-A 63 | 1 | 100 | 25 | |
| 02120 | HSK-A 63 | 2 | 120 | 32 | |
| 03140 | HSK-A 63 | 3 | 140 | 40 | |
| 04160 | HSK-A 63 | 4 | 160 | 48 | |
| Bestell-Nr. / | Order no. / Référence | 90502.0480.010 | |||
| 01110 | HSK-A 80 | 1 | 110 | 25 | |
| 02120 | HSK-A 80 | 2 | 120 | 32 | |
| 03140 | HSK-A 80 | 3 | 140 | 40 | |
| 04160 | HSK-A 80 | 4 | 160 | 48 | |
| Bestell-Nr. / | Order no. / Référence | 90502.04100.010 | |||
| 01110 | HSK-A 100 | 1 | 110 | 25 | |
| 02120 | HSK-A 100 | 2 | 120 | 32 | |
| 03150 | HSK-A 100 | 3 | 150 | 40 | |
| 04170 | HSK-A 100 | 4 | 170 | 48 | |
| 05200 | HSK-A 100 | 5 | 200 | 63 |
