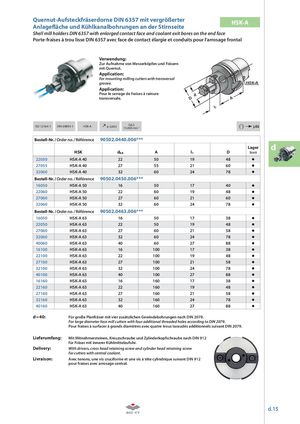

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter HSK-A
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie et conduits pour l‘arrosage frontal
Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Application: For mounting milling cutters with transversal groove.
Application: Pour le serrage de fraises à rainure transversale.
G6,3 i
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003 j.02
15.000 min-1 Bestell-Nr. / Order no. / Référence 90502.0440.006*** dd
| HSK | dh6 | A | l1 | D | Lager Stock | |
| 22050 | HSK-A 40 | 22 | 50 | 19 | 48 | |
| 27055 | HSK-A 40 | 27 | 55 | 21 | 60 | |
| 32060 | HSK-A 40 | 32 | 60 | 24 | 78 | |
| Bestell-Nr. /O | rder no. / Référence | 90502.0450.006 | ||||
| 16050 | HSK-A 50 | 16 | 50 | 17 | 40 | |
| 22060 | HSK-A 50 | 22 | 60 | 19 | 48 | |
| 27060 | HSK-A 50 | 27 | 60 | 21 | 60 | |
| 32060 | HSK-A 50 | 32 | 60 | 24 | 78 | |
| Bestell-Nr. /O | rder no. / Référence | 90502.0463.006 | ||||
| 16050 | HSK-A 63 | 16 | 50 | 17 | 38 | |
| 22050 | HSK-A 63 | 22 | 50 | 19 | 48 | |
| 27060 | HSK-A 63 | 27 | 60 | 21 | 58 | |
| 32060 | HSK-A 63 | 32 | 60 | 24 | 78 | |
| 40060 | HSK-A 63 | 40 | 60 | 27 | 88 | |
| 16100 | HSK-A 63 | 16 | 100 | 17 | 38 | |
| 22100 | HSK-A 63 | 22 | 100 | 19 | 48 | |
| 27100 | HSK-A 63 | 27 | 100 | 21 | 58 | |
| 32100 | HSK-A 63 | 32 | 100 | 24 | 78 | |
| 40100 | HSK-A 63 | 40 | 100 | 27 | 88 | |
| 16160 | HSK-A 63 | 16 | 160 | 17 | 38 | |
| 22160 | HSK-A 63 | 22 | 160 | 19 | 48 | |
| 27160 | HSK-A 63 | 27 | 160 | 21 | 58 | |
| 32160 | HSK-A 63 | 32 | 160 | 24 | 78 | |
| 40160 | HSK-A 63 | 40 | 160 | 27 | 88 |
d= 40: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079. For large diameter face mill cutters with four additional threaded holes according to DIN 2079. Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079. Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr.
Delivery: With drivers, cross head retaining screw and cylinder head retaining screw for cutters with central coolant.
Livraison: Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912 pour fraises avec arrosage central.
