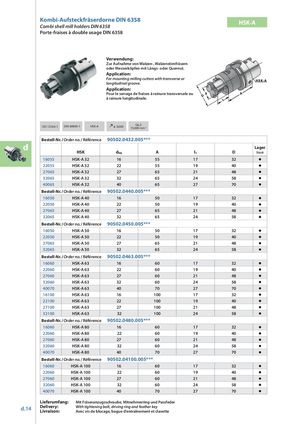

Kombi-Aufsteckfräserdorne DIN 6358 HSK-A

Verwendung: Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.

Application: For mounting milling cutters with transverse or longitudinal groove.

Application: Pour le serrage de fraises à rainure trans versale ou à rainure longitu dinale.

 G6,3

ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003 15.000 min

-1 Bestell-Nr. / Order no. / Référence 90502.0432.005*** dd

	HSK	dh6	A	l1	D	Lager Stock
16055	HSK-A 32	16	55	17	32
22055	HSK-A 32	22	55	19	40
27065	HSK-A 32	27	65	21	48
32065	HSK-A 32	32	65	24	58
40065	HSK-A 32	40	65	27	70
Bestell-Nr. /	Order no. / Référence	90502.0440.005
16050	HSK-A 40	16	50	17	32
22050	HSK-A 40	22	50	19	40
27065	HSK-A 40	27	65	21	48
32065	HSK-A 40	32	65	24	58
Bestell-Nr. /	Order no. / Référence	90502.0450.005
16050	HSK-A 50	16	50	17	32
22050	HSK-A 50	22	50	19	40
27065	HSK-A 50	27	65	21	48
32065	HSK-A 50	32	65	24	58
Bestell-Nr. /	Order no. / Référence	90502.0463.005
16060	HSK-A 63	16	60	17	32
22060	HSK-A 63	22	60	19	40
27060	HSK-A 63	27	60	21	48
32060	HSK-A 63	32	60	24	58
40070	HSK-A 63	40	70	27	70
16100	HSK-A 63	16	100	17	32
22100	HSK-A 63	22	100	19	40
27100	HSK-A 63	27	100	21	48
32100	HSK-A 63	32	100	24	58
Bestell-Nr. /	Order no. / Référence	90502.0480.005
16060	HSK-A 80	16	60	17	32
22060	HSK-A 80	22	60	19	40
27060	HSK-A 80	27	60	21	48
32060	HSK-A 80	32	60	24	58
40070	HSK-A 80	40	70	27	70
Bestell-Nr. /	Order no. / Référence	90502.04100.005
16060	HSK-A 100	16	60	17	32
22060	HSK-A 100	22	60	19	40
27060	HSK-A 100	27	60	21	48
32060	HSK-A 100	32	60	24	58
40070	HSK-A 100	40	70	27	70

Lieferumfang: Mit Fräseranzugsschraube, Mitnehmerring und Passfeder

d.14 Delivery: With tightening bolt, driving ring and feather key

Livraison: Avec vis de blocage, bague d’entraînement et clavette
